Revue technique Renault Megane: Réservoir à carburant : Description fonctionnelle

Revue technique Renault Megane / Moteur et périphériques / Réservoir / Réservoir à carburant : Description fonctionnelle

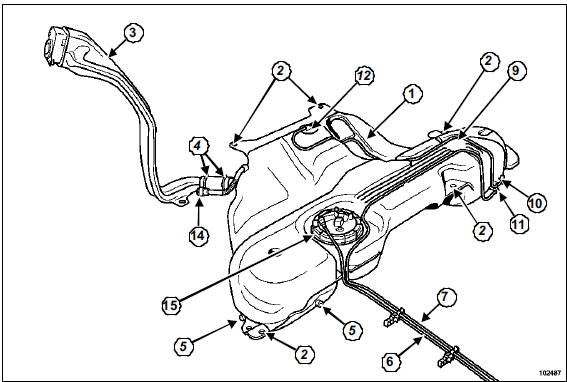

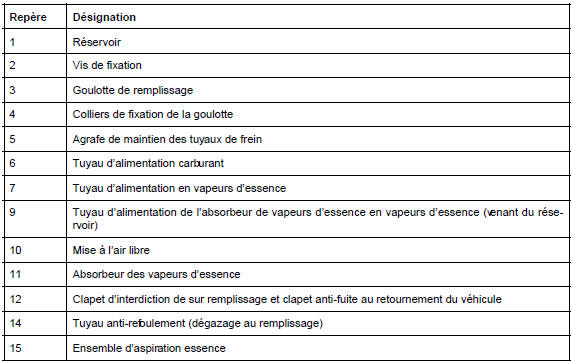

ESSENCE

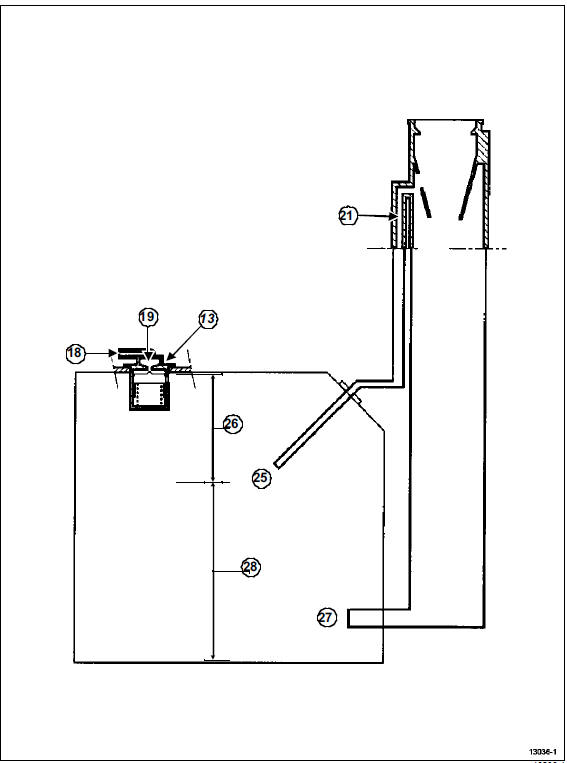

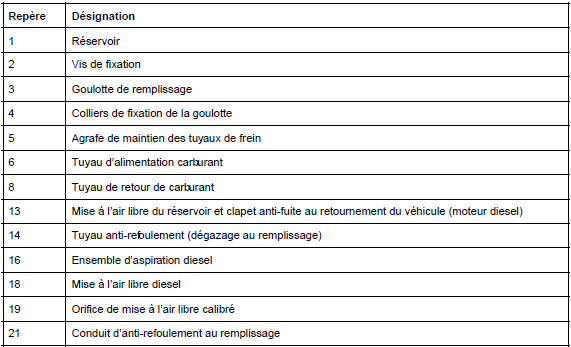

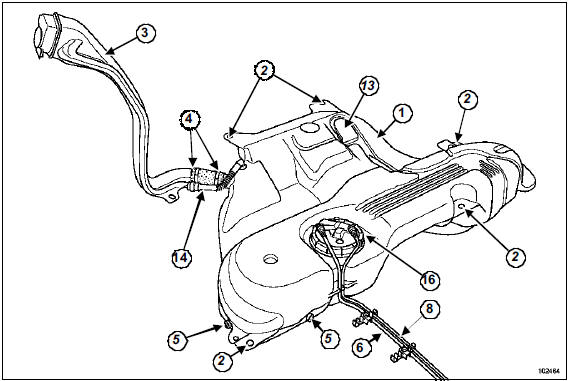

GAZOLE

GAZOLE

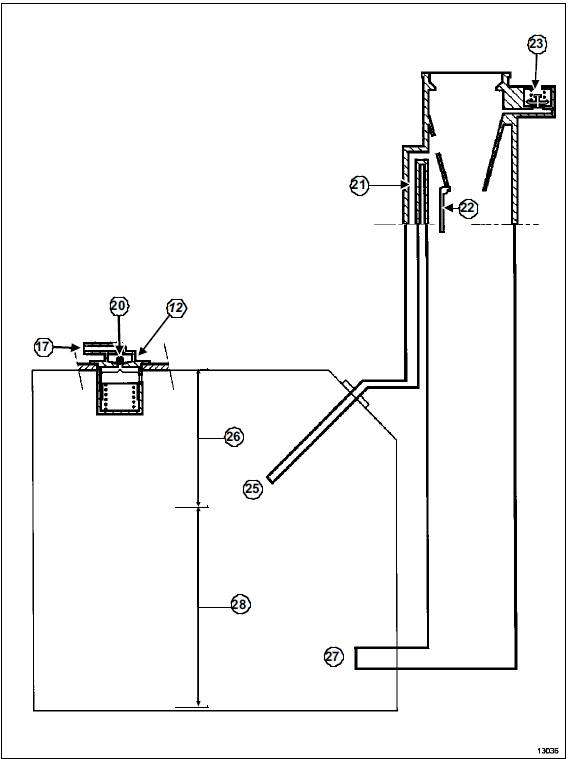

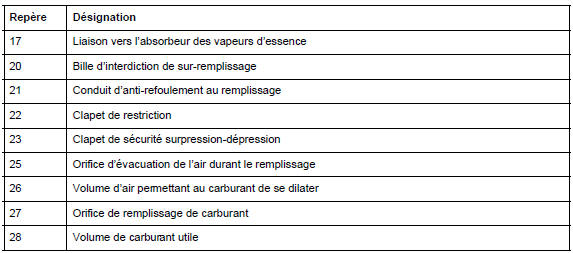

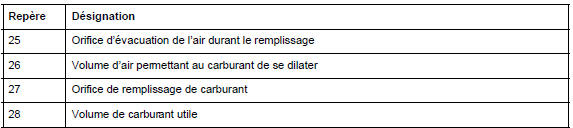

RÔLE DES CLAPETS ET DE LA GOULOTTE DE

RÔLE DES CLAPETS ET DE LA GOULOTTE DE REMPLISSAGE

1 - Clapets de sécurité surpression-dépression (23) (uniquement sur les versions essence)

En cas d'obturation du circuit de recyclage des vapeurs d'essence, ce clapet évite que le réservoir ne se mette en surpression (le réservoir gonfle) ou en dépression (par consommation du carburant, le réservoir s'écrase).

2 - Clapet de restriction (22)

Ce clapet interdit l'introduction des pistolets de pompe à essence plombée ou de gazole dans le réservoir.

3 - Clapet d'interdiction de sur-remplissage (12) et clapet anti-fuite au retournement du véhicule (13)

La bille agit comme un clapet de sur-remplissage.

Véhicule au repos, lors du remplissage, la bille est en appui sur son siège, emprisonnant ainsi un volume d'air dans le réservoir.

Véhicule en mouvement, la bille quitte son siège, permettant ainsi de mettre en liaison le réservoir et l'absorbeur des vapeurs d'essence.

Il est impératif, réservoir plein, qu'un volume d'air demeure dans le réservoir pour permettre à l'essence contenue dans celui-ci de se dilater, sans pour autant faire exploser le réservoir.

Le clapet anti-fuite au retournement du véhicule évite que le réservoir se vide par le conduit allant à l'absorbeur des vapeurs d'essence ou par le conduit de mise à l'air libre (diesel).

4 - Goulotte de remplissage (3)

La goulotte de remplissage pour carburant sans plomb possède :

  •  un orifice de remplissage de diamètre plus faible (clapet de restriction). L'essence plombé détériore le système de dépollution : sonde à oxygène et catalyseur,
  •  un clapet obturant l'orifice de remplissage (pour éviter les émanations de vapeurs d'essence ou bien le passage inverse d'essence),
  •  un bouchon de type étanche.
