Revue technique Renault Megane: Goulotte de remplissage

Revue technique Renault Megane / Moteur et périphériques / Réservoir / Goulotte de remplissage

IMPORTANT

Lors de cette opération, il est impératif de :

  •  ne pas fumer et de ne pas approcher d'objet incandescent près de l'aire de travail,
  •  se protéger des projections d'essence dues à la pression résiduelle régnant dans les canalisations,
  •  protéger les zones sensibles à l'écoulement de carburant.

DÉPOSE

  •  Vidanger le réservoir (Chapitre Réservoir, Vidange du réservoir à carburant, page 19C-1).
  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie.
  •  Déposer :
  •  la roue arrière droite,
  •  le pare-boue arrière droit.

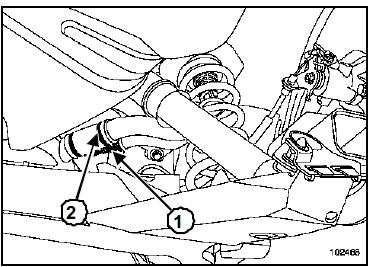

  • Débrancher le tuyau anti-refoulement (1).
  •  Déposer le collier du tuyau de remplissage (2).

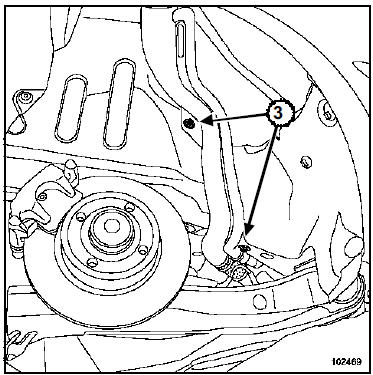

  • Déposer les vis de fixation (3) de la goulotte de remplissage.

  • Déposer :

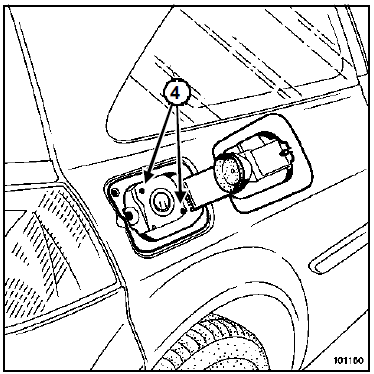

  •  les vis de fixation (4) de la goulotte de remplissage,
  •  la goulotte de remplissage.

REPOSE

  •  Remplacer systématiquement les colliers de serrage par des colliers neufs.
  • Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique).
