Revue technique Renault Megane: Calculateur d'airbag

Matériel indispensable

outil de diagnostic



Couples de serragem

vis de fixation du calculateur d'airbag 0,8 daN.m



IMPORTANT

Avant la dépose d'un élément du système de sécurité, vérifier le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis).

DÉPOSE

  •  Débrancher la batterie.

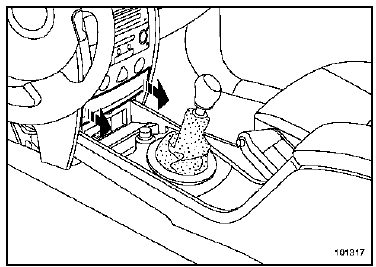

  • Déclipper le cache d'accès au lecteur du badge.

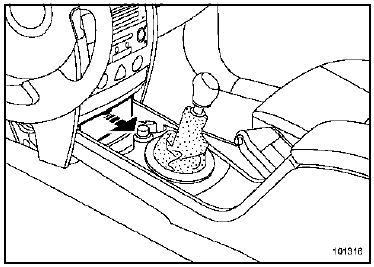

  • Déclipper le cache d'accès à la prise diagnostic.

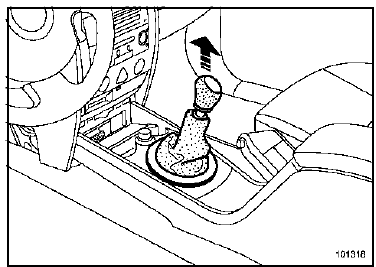

  • Déposer :
  •  le soufflet du levier de vitesse,
  •  le pommeau.
  •  Ouvrir le vide-poches.

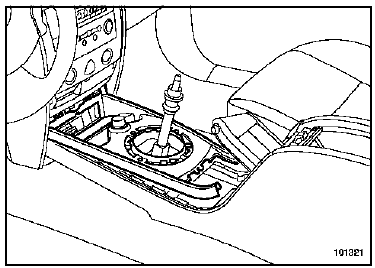

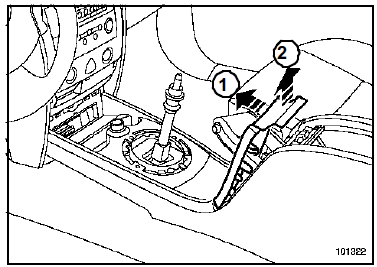

  • Déclipper la garniture d'encadrement de frein à main (1) et (2).
  •  Débrancher les connecteurs de sièges chauffant.

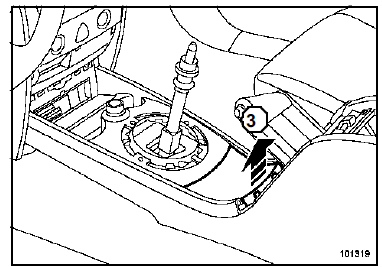

  • Déclipper le cache inférieur (3).

  •  Débrancher le connecteur.

  • Avancer les sièges avant.

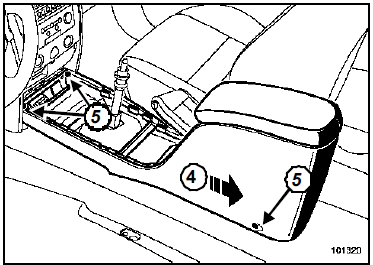

  •  Déposer les vis (5).
  •  Dégager :
  •  légèrement la console (4),
  •  la console du levier de vitesse.

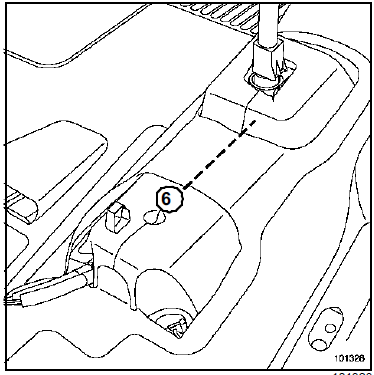

  • Couper la moquette en (6) pour retirer l'insonorisant.

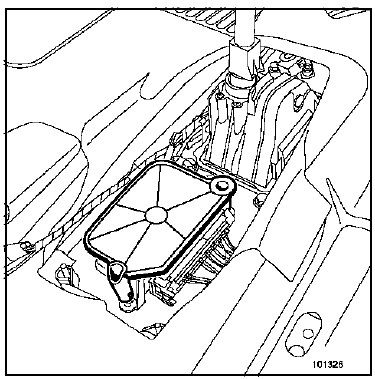

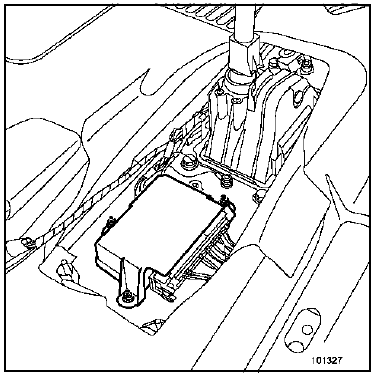

  • Dégager le boîtier de protection du calculateur.

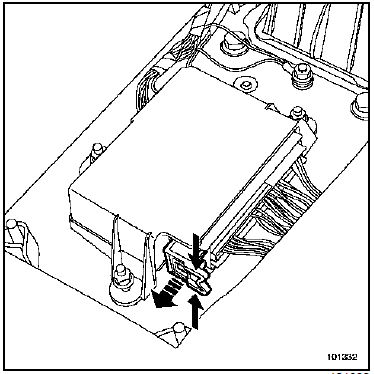

  • Débrancher le connecteur en agissant sur le verrou.

  • Déposer les vis de fixation.

REPOSE

  • Positionner le calculateur avant de brancher.
  •  Serrer au couple les vis de fixation du calculateur d'airbag (0,8 daN.m).
  •  Rebrancher le connecteur.
ATTENTION

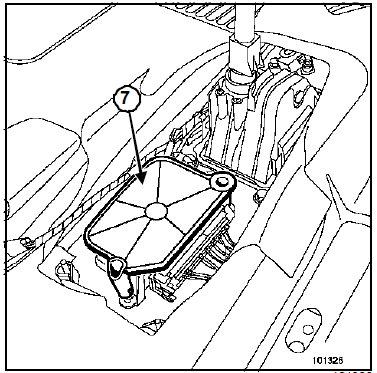

Remplacer le boîtier protecteur (7), après chaque démontage.

  • Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Effectuer les configurations nécessaires.
  •  Déverrouiller, si tout est correct, le calculateur d'airbag, sinon, voir manuel de diagnostic.
IMPORTANT

Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic.
