Revue technique Renault Megane: Calculateur d'airbag : Branchement

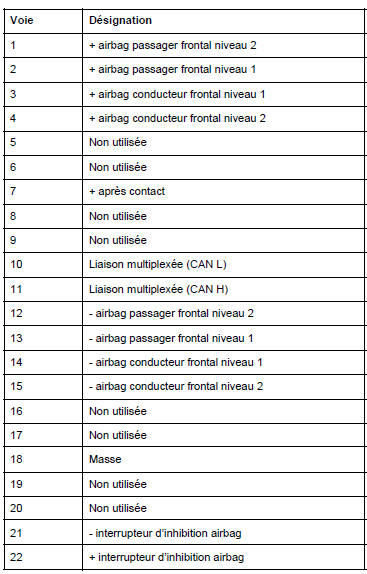

Connecteur 22 voies

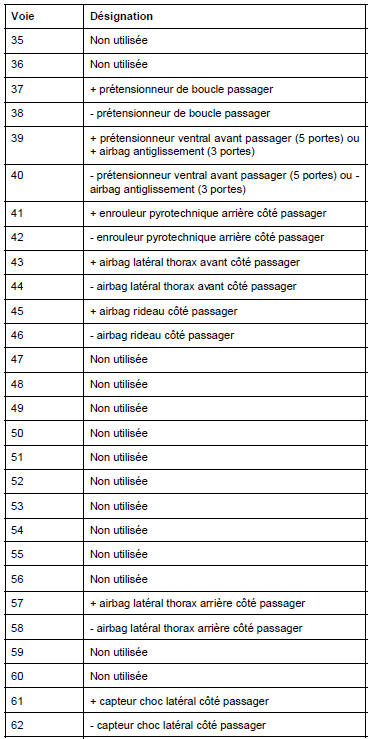

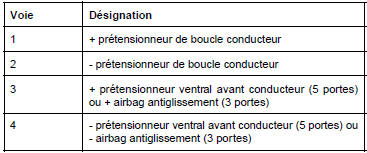

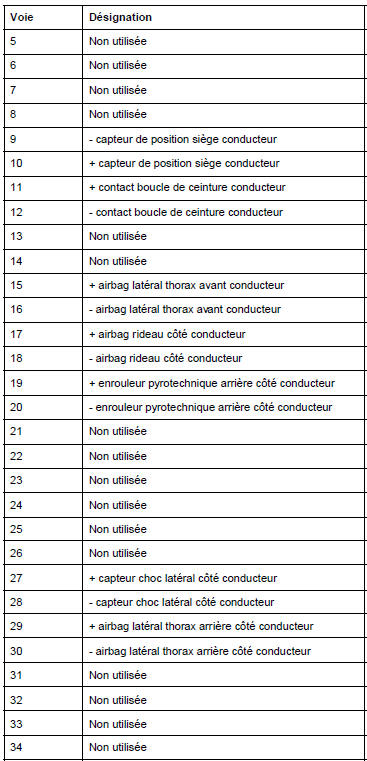

Connecteur 64 voies
Calculateur d'airbag
Matériel indispensable
outil de diagnostic
Couples de serragem
vis de fixation du calculateur
d'airbag
0,8 daN.m
...
Calculateur d'airbag :
Configuration
Matériel indispensable
outil de diagnostic
Lors de la mise en place du nouveau calculateur,
apprendre la topologie du réseau multiplexé (voir
Chapi ...
