Revue technique Renault Megane: Tableau récapitulatif des états et des paramètres

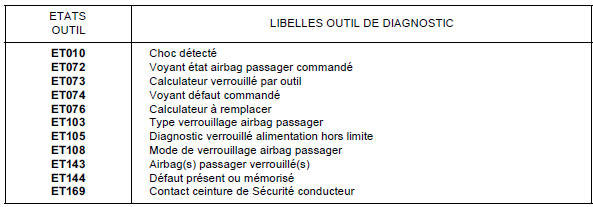

TABLEAU RECAPITULATIF DES ETATS DE L'AIRBAG ACU4 :

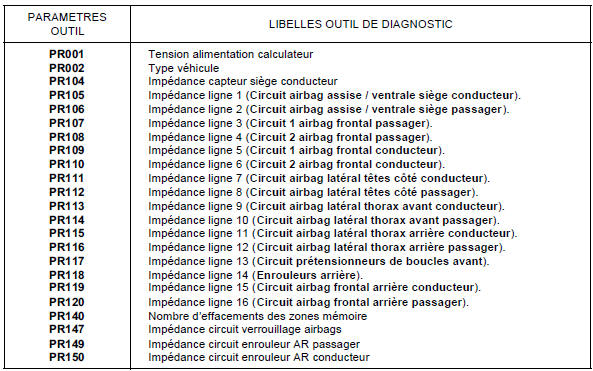

TABLEAU RECAPITULATIF DES PARAMETRES DE L'AIRBAG ACU4 :
Une impédance de ligne de mise à feu ou de capteur est égale à 99,9 Ω lorsque le composant est débranché ou non géré par le calculateur.
