Revue technique Renault Megane: Verrouillage de dossier

Couples de serrage

Vis de fixation du mécanisme de verrouillage de dossier 18 N.m
Vis de fixation de la gâche 44 N.m

DEPOSE

Dégarnir le dossier (voir chapitre 78A-A).

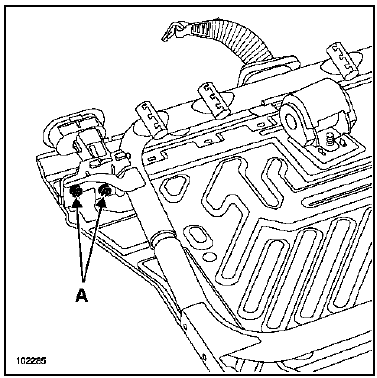

Déposer les vis (A).

Déposer les vis (A).

Dégager le mécanisme de verrouillage de dossier.

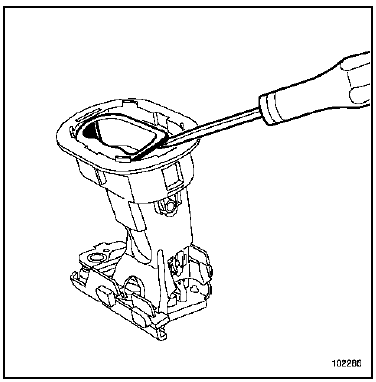

Déclipper la commande de déverrouillage de dossier

Déclipper la commande de déverrouillage de dossier

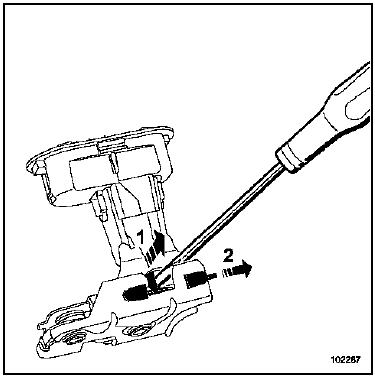

Exercer une pression sur le tournevis (1).

Exercer une pression sur le tournevis (1).

Dégager la commande de la serrure (2).

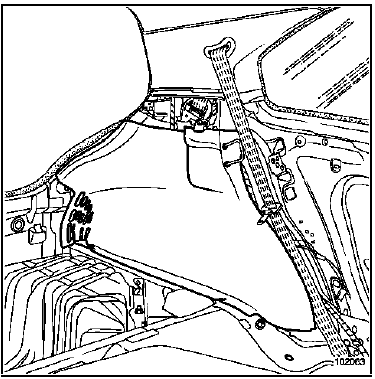

Déposer la garniture de passage de roue (voir

Déposer la garniture de passage de roue (voir chapitre 71A-K).

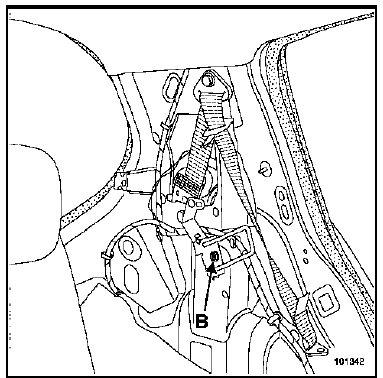

Déposer la vis de fixation de la gâche de dossier (B).

Déposer la vis de fixation de la gâche de dossier (B).

REPOSE

Procéder dans le sens inverse de la dépose (voir chapitre 78A-A).

Serrer au couple.
