Revue technique Renault Megane: Ensemble de commandes sous volant

Couples de serragem

vis du volant 4,4 daN.m



ATTENTION

Verrouiller impérativement le calculateur d'airbag avant de commencer la dépose. Le verrouillage du calculateur d'airbag permet également de déverrouiller le verrou électrique de colonne de direction.



Nota : La manette d'éclairage, la manette d'essuyage et le contacteur tournant forment une seule pièce (commande sous volant). Il n'est pas possible de les dissocier.

DÉPOSE

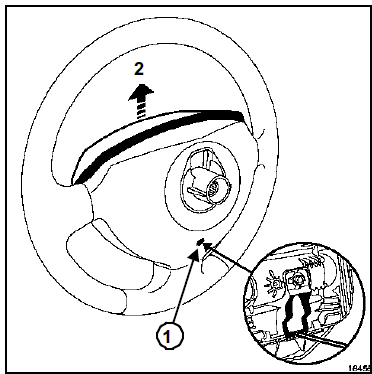

  • Insérer un tournevis dans l'orifice (1).
  •  Effectuer un mouvement vers le haut (2).

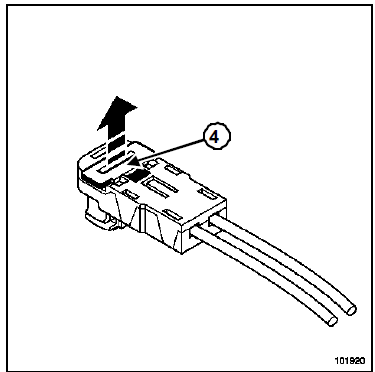

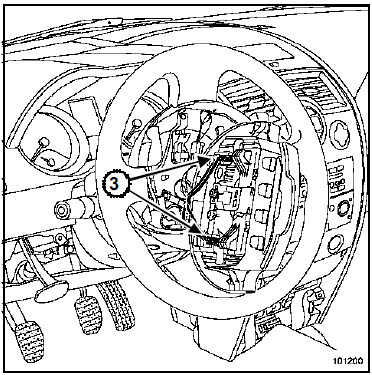

  • Débrancher les connecteurs de l'airbag de volant (3) à l'aide d'un tournevis en (4).

  • Positionner les roues droites.
  •  Déposer :
  •  la vis du volant,
  •  le volant,
  •  les demi-coquilles de volant.

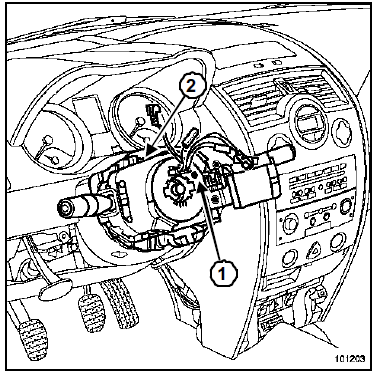

Nota : Avant la dépose de l'ensemble commande sous volant, repérer sa position en vérifiant que le repère "0" du contacteur tournant est bien positionné en face de l'index (1).
  • Desserrer la vis (2) fixant le contacteur tournant.
  • Dégager partiellement l'ensemble commande sous volant pour débrancher ses connecteurs.
  •  Déposer l'ensemble commande sous volant.

REPOSE

  •  S'assurer que les roues soient droites et que le repère du contacteur tournant soit en position "0".

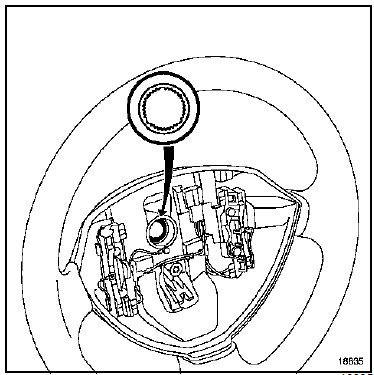

I -PARTICULARITÉ DU VOLANT

ATTENTION
  •  Le volant doit rentrer librement dans les cannelures (les cannelures possèdent des détrompeurs).
  •  Ne pas endommager les détrompeurs des cannelures.
  •  Remplacer impérativement la vis du volant après chaque démontage.
  • Serrer au couple la vis du volant (4,4 daN.m).

II - PARTICULARITÉS DE L'AIRBAG

  •  S'assurer du bon branchement des connecteurs en respectant leurs couleurs, ainsi que de l'encliquetage des sécurités.
IMPORTANT

Après avoir tout remonté, effectuer un contrôle du calculateur d'airbag à l'aide de l'outil diagnostic.

Si tout est correct, déverrouiller le calculateur d'airbag.

    Commande - signalisation
    ...

    Ensemble de commandes sous volant : Branchement
    Nota : Il est possible de contrôler, à l'ohmmètre, les commandes des pompes de lave-vitres avant et arrière (contact fermé lors de l'action su ...
