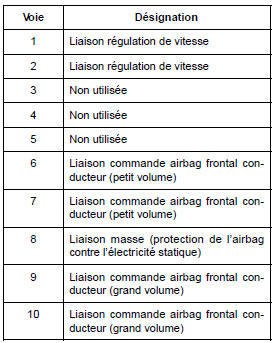

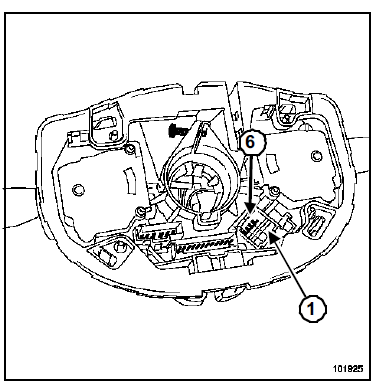

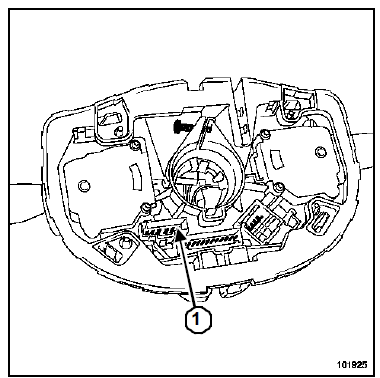

Revue technique Renault Megane: Ensemble de commandes sous volant : Branchement
| Nota : Il est possible de contrôler, à l'ohmmètre, les commandes des pompes de lave-vitres avant et arrière (contact fermé lors de l'action sur la commande). |
| Nota : Toutes ces liaisons transitent par le contacteur tournant. |
Ensemble de commandes
sous volant
Couples de serragem
vis du volant
4,4 daN.m
ATTENTIONVerrouiller impérativement le calculateur
d'airbag
avant de commencer la dépos ...
Ensemble de commandes
sous volant : Fonctionnement
PRINCIPE DE FONCTIONNEMENT DE LA PARTIE
ÉCLAIRAGE ET DE L'ESSUYAGE
L'ensemble manette d'éclairage et manette d'essuyage
forme un élément indissociable, appelé
" ...
