Revue technique Renault Megane: Ensemble de commandes sous volant : Fonctionnement

Revue technique Renault Megane / Equipement électrique / Commande - signalisation / Ensemble de commandes sous volant : Fonctionnement

PRINCIPE DE FONCTIONNEMENT DE LA PARTIE ÉCLAIRAGE ET DE L'ESSUYAGE

L'ensemble manette d'éclairage et manette d'essuyage forme un élément indissociable, appelé " commande sous volant ".

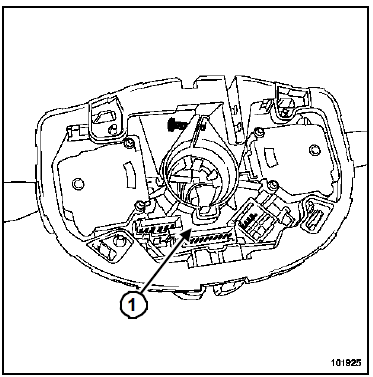

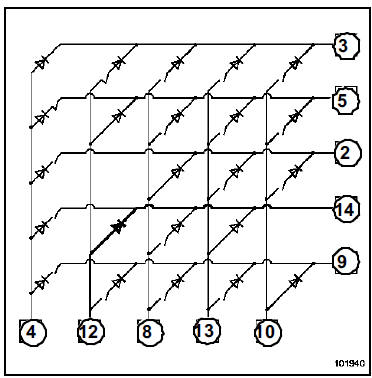

Cet élément est constitué d'un étage de commande, composé de diodes et de contacts.

C'est en fermant certains contacts de la commande sous volant, que l'unité centrale habitacle va déterminer la fonction demandée.

Exemple : lorsque les voies 12 et 14 communiquent, l'unité centrale habitacle détermine une demande des clignotants droits.

Les liaisons permanentes (4-3), (12-5), (8-2), (13-14),

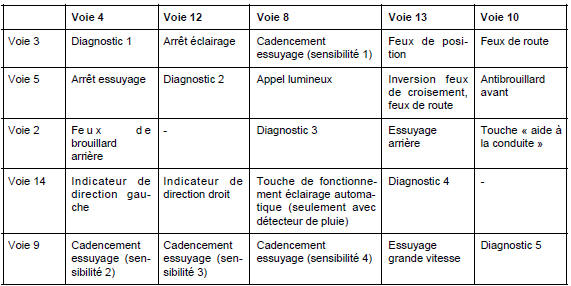

Les liaisons permanentes (4-3), (12-5), (8-2), (13-14), (10-9) sont utilisées pour diagnostiquer la commande sous volant et les liaisons avec l'unité centrale habitacle.

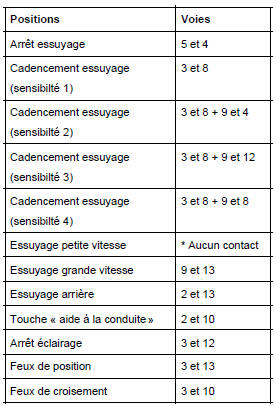

Nota : Pour faire fonctionner le cadencement d'essuyage en sensibilité 2, 3 ou 4, il est nécessaire de sélectionner avant tout la sensibilité 1 (voir tableau de contrôle).

Nota : Il est possible de contrôler les états suivants à l'aide d'un multimètre (en position diodemètre).

* Si l'unité centrale habitacle ne détecte aucun contact

* Si l'unité centrale habitacle ne détecte aucun contact de la commande sous volant, l'essuyage petite vitesse est automatiquement sélectionné. L'arrêt de l'essuyage est réalisé lorsque le contact (voies 4 et 5) est fermé.

    Ensemble de commandes sous volant : Branchement
    Nota : Il est possible de contrôler, à l'ohmmètre, les commandes des pompes de lave-vitres avant et arrière (contact fermé lors de l'action su ...

    Contacteur de feux de détresse et centralisation des portes
