Revue technique Renault Megane: Contacteur de feux de détresse et centralisation des portes

Revue technique Renault Megane / Equipement électrique / Commande - signalisation / Contacteur de feux de détresse et centralisation des portes

Outillage spécialisé indispensable

Ms. 1373 Outil de dépose autoradio Philips
Ms. 1639 Outil de dépose autoradio - Changeur CD
Ms. 1544 Outil de dépose autoradio- Carminat Becker

L'interrupteur de feux de détresse et la commande électrique d'ouverture et de fermeture des ouvrants ne forment qu'une seule pièce.

DÉPOSE

  • Déposer (si le véhicule en est équipé) :
  •  l'unité centrale de communication à l'aide de l'outil (Ms. 1373),

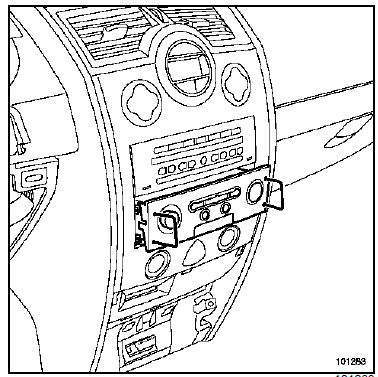

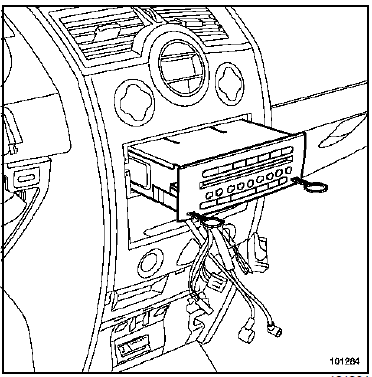

  •  l'autoradio à l'aide de l'outil (Ms. 1373),
  •  le changeur de disques compacts à l'aide de l'outil (Ms. 1639),
  •  la radionavigation à l'aide de l'outil (Ms. 1544).

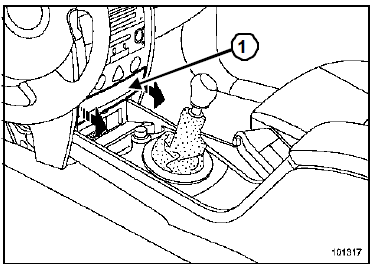

  • Déclipper le cache (1) du repose badge.

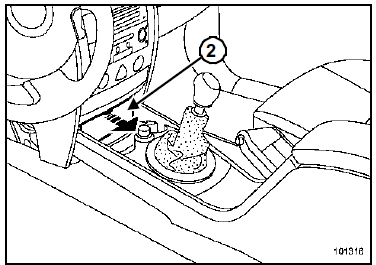

  • Déclipper le cache (2) de la prise diagnostic.

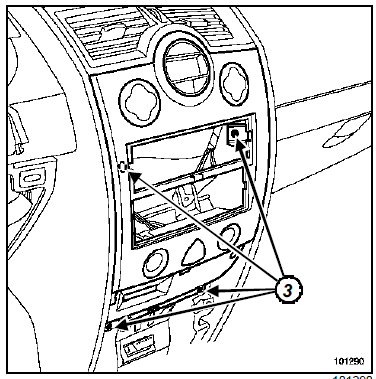

  • Déposer les vis (3).
  •  Déclipper la façade.
