Revue technique Renault Megane: Antennes de démarrage

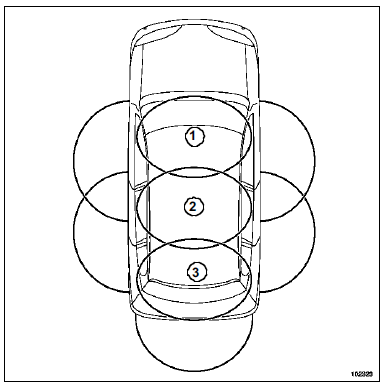

Les véhicules équipés du système " mains libres " disposent de trois antennes de démarrage pour le badge :
- une antenne (1) de détection avant située derrière la façade de la planche de bord,
- une antenne (2) située en partie arrière de la console centrale,
- une antenne (3) située en partie arrière du plancher.
Nota :
|

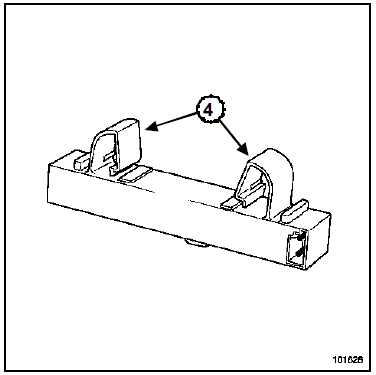

- Déclipper l'antenne en agissant sur les agrafes (4).
| ATTENTION Les agrafes (4) des antennes de démarrage sont fragiles. |

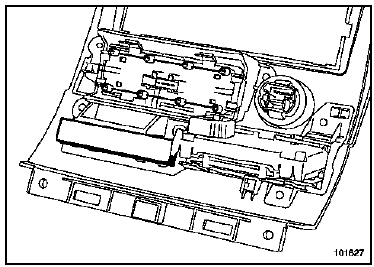

- Déclipper la façade (Chapitre Antidémarrage, Bouton poussoir de démarrage, page 82A-16).

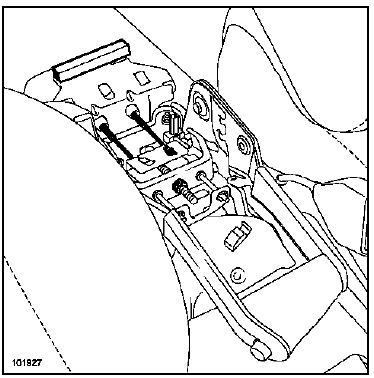

I -ANTENNE CENTRALE
- Déposer la console centrale (voir Console centrale).
II - ANTENNE ARRIÈRE
- Dégager partiellement la moquette du coffre.

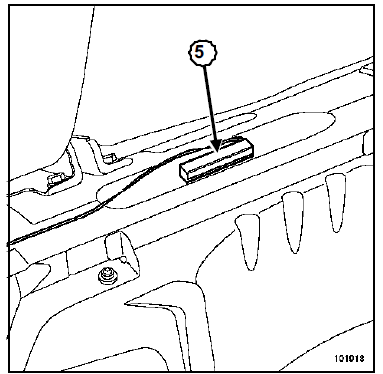

- Déclipper l'antenne (5) en agissant sur les agrafes.
Repose badge : Branchement
Le repose-badge est identique sur les véhicules
" simples " et les véhicules équipés de la fonction
" Mains libres ".
...
Avertisseur
Avertisseur sonore : Branchement
I - DESCRIPTION
L'avertisseur sonore est placé derrière le bouclier avant
(Chapitre Projecteurs avant).
L'avertisseur est piloté par u ...
