Revue technique Renault Megane: Disque de frein
|
Outillage spécialisé indispensable |
|
| Fre. 1190-01 | Repousse-piston d'étrier de frein |
|
Couples de serragem
|
|
| écrous de fusées | 28 daN.m |
| vis des supports des étriers | 10,5 daN.m |
| vis de colonnettes | 3,6 daN.m |
| vis de fixation de roue | 11 daN.m |
Lors du remplacement des plaquettes de frein ou d'un disque, remplacer impérativement les plaquettes et le disque du côté opposé.
Les disques sont livrés avec les roulements montés.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer les roues.

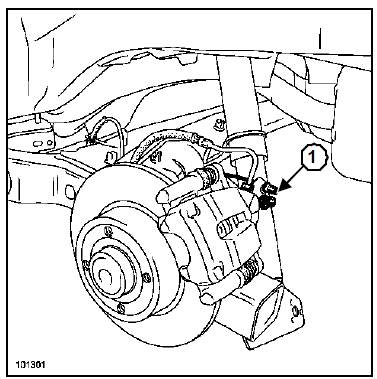

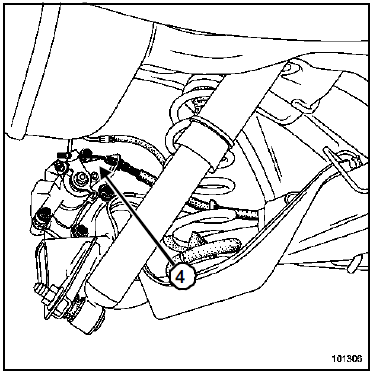

- Dégrafer les câbles de frein de parking (1).
- Mémoriser le cheminement pour la repose.
- Déposer :

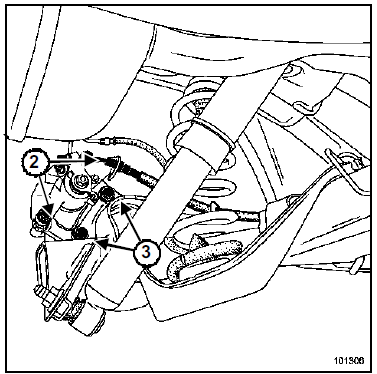

- les vis de colonnettes (2),
- l'étrier.
- Suspendre l'étrier.
- Déposer :
- les plaquettes,
- les vis des supports d'étrier (3),
- les supports d'étrier,
- les bouchons de moyeu,
- les écrous de fusée,
- les ensembles " disque - roulement ".
- Vérifier l'état des éléments de freinage.
- Remplacer les pièces défectueuses.
- Nettoyer les étriers et les supports d'étriers.
REPOSE
| Nota : Enduire les vis des supports d'étriers et de colonnettes de produit de type FRENBLOC avant leur montage. |

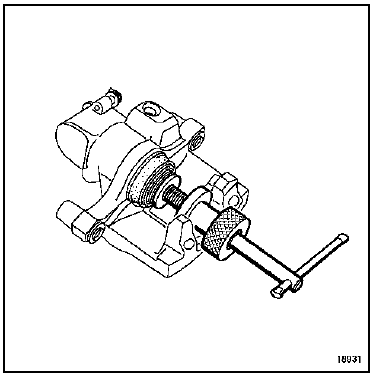

- Repousser le piston d'étrier à l'aide de l'outil (Fre.1190-01) jusqu'à ce qu'il soit au fond de son alésage.
- Procéder dans le sens inverse de la dépose
- Serrer aux couples :
- les écrous de fusées (28 daN.m),
- les vis des supports des étriers (10,5 daN.m),
- les vis de colonnettes (3,6 daN.m).
- Reposer les câbles de frein de parking.
- Vérifier que les arrêts des câbles de frein de parking soient bien engagés dans leur logement.
| Nota : Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein |
- Vérifier le niveau de liquide de frein.
- Actionner plusieurs fois la commande du frein de parking pour activer la fonction serrage, desserage et pour activer le rattrappage de jeu automatique des étriers.
- Reposer les roues.
- Serrer au couple les vis de fixation de roue (11 daN.m).
