Revue technique Renault Megane: Condenseur
|
Matériel indispensable |
| station de charge |
|
Couples de serragem
|
|
| vis de fixation des raccords de canalisations | 1 daN.m |
| vis de fixation du cache batterie | 0.4 daN.m |
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débrancher la batterie en commençant par la borne négative.
- Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge.
- Déposer le bouclier avant (voir Bouclier avant).

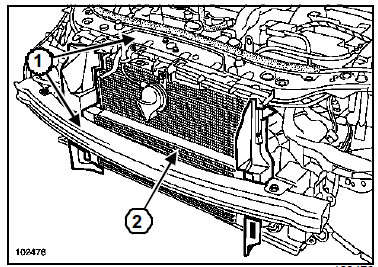

- Déposer la façade avant (1) (Chapitre Moteur et périphériques).
F9Q ou K9K
- Dégager les deux Durits d'air sur l'échangeur air-air (2).
- Déposer les deux Durits d'air.

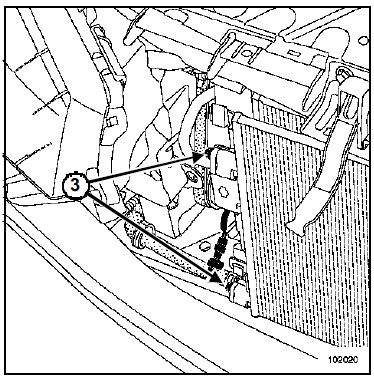

- Dévisser les raccords de canalisation (3) du condenseur.
- Désaccoupler les canalisations.
- Placer des bouchons sur les orifices.
- Déposer le condenseur.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Vérifier le bon maintien du condenseur.
- Remplacer les joints d'étanchéité.
- Huiler avec l'huile de conditionnement d'air préconisée pour faciliter l'emmanchement.
| ATTENTION Tout joint détérioré nécessite le remplacement de la canalisation. |
- Serrer au couple les vis de fixation des raccords de canalisations (1 daN.m).
| Nota : Lors d'un remplacement de condenseur, ajouter 30 ml d'huile préconisée à la quantité récupérée. |
- Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de l'outil station de charge.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
Nota :
|
Serrer au couple les vis de fixation du cache batterie (0.4 daN.m)
