Revue technique Renault Megane: Bouteille déshydratante

Matériel indispensable

station de charge



Couples de serragem

vis de fixation des raccords de canalisations 1 daN.m
vis de cache batterie 0.4 daN.m

DÉPOSE

  •  Mettre le véhicule sur un pont élévateur à deux colonnes.
  •  Débrancher la batterie en commençant par la borne négative.
  •  Vidanger le circuit de fluide réfrigérant à l'aide de l'outil station de charge.
  •  Déposer :
  •  le bouclier avant (Chapitre Protections extérieures),
  •  la façade avant (Chapitre Moteur et périphériques).

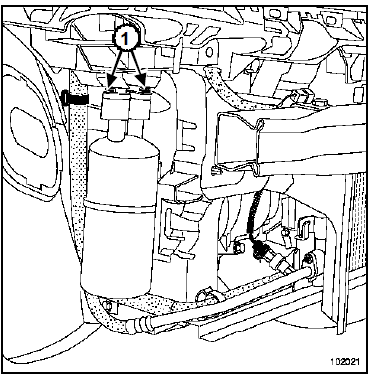

  • Dévisser les raccords de canalisation (1) de la bouteille.
  •  Désaccoupler les canalisations.
  •  Placer des bouchons sur les orifices.
  •  Extraire la bouteille en la soulevant.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
Nota : Lors d'un remplacement de bouteille, ajouter 15 ml d'huile préconisée à la quantité récupérée.
  • Remplacer les joints d'étanchéité.
  •  Huiler avec l'huile de conditionnement d'air préconisée pour faciliter l'emmanchement.
ATTENTION

Tout joint détérioré nécessite le remplacement de la canalisation.

  • Serrer au couple les vis de fixation des raccords de canalisations (1 daN.m).
  • Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de l'outil station de charge.
ATTENTION

Brancher la batterie; effectuer les apprentissages nécessaires (Chapitre Batterie).



Nota :
  •  Vérifier le bon fonctionnement du conditionnement d'air avec le groupe motoventilateur en marche maximum.
  •  Si absence de froid, effectuer une recherche de fuites (Chapitre Conditionnement d'air).
  • Serrer au couple les vis de cache batterie (0.4 daN.m).
