Revue technique Renault Megane: Prétensionneur de boucle avant
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de fixation du prétensionneur | 2,1 daN.m |
DÉPOSE
| IMPORTANT Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |

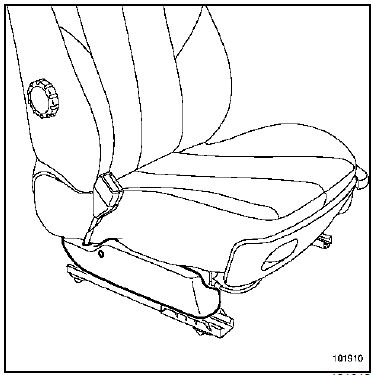

- Déposer le carter en plastique, (voir manuel de réparation carrosserie).
- Déposer :
- le connecteur du prétensionneur,

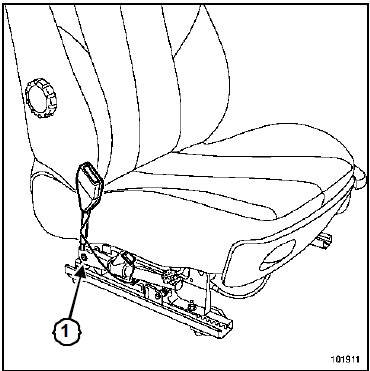

- la vis de fixation (1) du prétensionneur,
- l'ensemble du prétensionneur.
| IMPORTANT Pour la mise au rebut d'un prétensionneur non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39). |
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Lors du déclenchement d'un prétensionneur, certaines pièces doivent impérativement être remplacées (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39). |
- Respecter le cheminement et les points de fixation du câblage sous siège.

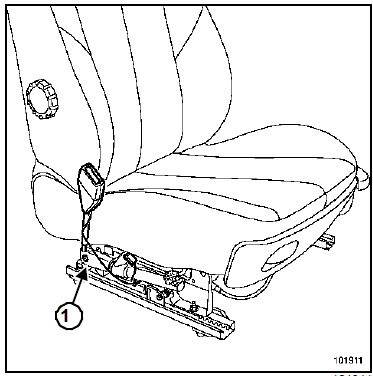

- Serrer au couple la vis de fixation du prétensionneur (2,1 daN.m)(1).
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. |
- Déverrouiller, si tout est correct, le calculateur d'airbag, sinon, voir manuel de diagnostic.
