Revue technique Renault Megane: Enrouleur pyrotechnique arrière
B84 ou C84
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de fixation du prétensionneur | 2,1 daN.m |
| vis de fixation de la ferrure de ceinture | 2,1 daN.m |
Les ceintures de sécurité arrière (aux places latérales) sont équipées d'enrouleurs pyrotechniques.
DÉPOSE
| IMPORTANT Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume fixe (contact mis). |
- Déposer la garniture :
- de coffre,
- de custode arrière.

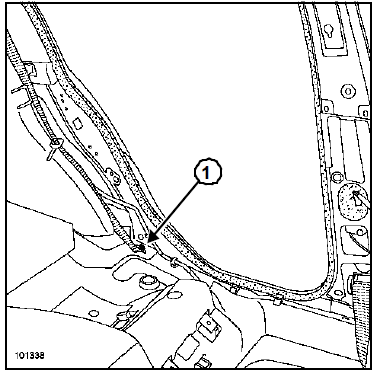

- Déposer la vis (1) de fixation de la ceinture.
- Débrancher le connecteur.

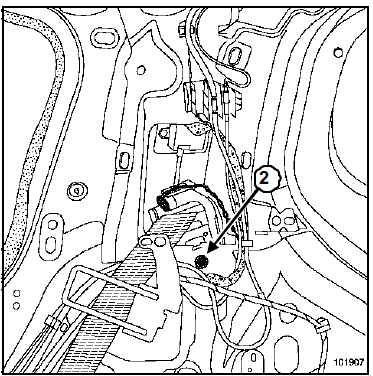

- Déposer la vis de fixation (2) du prétensionneur.
| IMPORTANT Pour la mise au rebut d'un prétensionneur non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39). |
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Lors d'un déclenchement d'un prétensionneur, certaines pièces doivent impérativement être remplacées (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-6).. |
- Respecter le cheminement et les points de fixation du câblage sous siège.
- Serrer aux couples :
- la vis de fixation du prétensionneur (2,1 daN.m),
- la vis de fixation de la ferrure de ceinture (2,1 daN.m).
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. |
- Déverrouiller, si tout est correct, le calculateur d'airbag, sinon, voir manuel de diagnostic.
