Revue technique Renault Megane: "Bas de gamme" : Autodiagnostic
Le mode autodiagnostic permet de contrôler certaines fonctions principales :

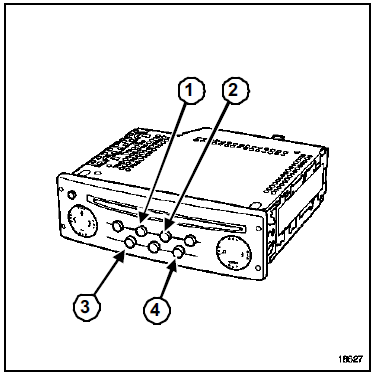

- test des haut-parleurs : par un appui simultané sur les
touches (2) et (3), les haut-parleurs sont alimentés un
à un. L'afficheur permet de vérifier la correspondance.
Comparer les signaux émis par chaque haut-parleur,
- test du niveau de réception (après affichage de la fréquence) : par un appui simultané sur les touches (1) et (4), l'afficheur donne la qualité de réception de la radio (9 ou une lettre = bonne réception, 3 ou moins = mauvaise réception, 2 = perte de la steréo).
"Bas de gamme" :
Configuration
I - CONFIGURATION
Nota :
Pour sélectionner la zone d'utilisation du tuner,
appuyer simultanément sur les touches (1) et (2)
tout en mettant l'appareil sous tension. ...
"Bas de gamme" :
Branchement
Connecteur noir (1)
Connecteur jaune (2)
Connecteur noir (3)
Nota :
Si le véhicule est équipé du système de navigation,
(Chapitre Sy ...
