Revue technique Renault Megane: Prétensionneur ventral et airbag anti-glissement

Revue technique Renault Megane / Equipement électrique / Airbag et prétensionneurs / Prétensionneur ventral et airbag anti-glissement

Deux dispositifs de prétension équipent les sièges avant des véhicules.

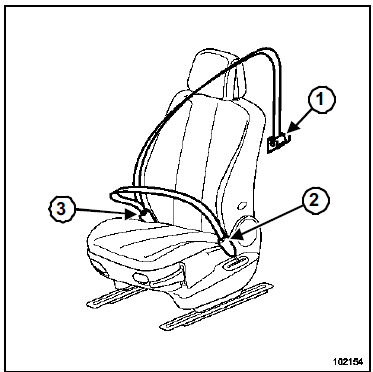

B84

Berline cinq portes

  1. Enrouleur à limiteur d'effort intégré
  2. Prétensionneur ventral
  3. Prétensionneur de boucle

La première prétension se fait sur la sangle de boucle et la deuxième sur la sangle ventrale. Le maintien est optimal avec un antiglissement limité.

C84

Berline trois portes

  1. Enrouleur à limiteur d'effort intégré
  2.  Airbag antiglissement
  3.  Prétensionneur de boucle

Le moyen d'accessibilité aux places arrière de la berline

Le moyen d'accessibilité aux places arrière de la berline trois portes impose la fixation de la ceinture de sécurité sur la caisse.

De ce fait, la présence de prétensionneur ventral est impossible, et entraîne l'apparition d'un nouvel airbag, nommé airbag antiglissement.

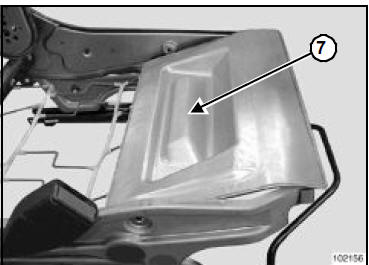

Cet airbag (7) placé sous l'assise de siège s'oppose aux risques de glissement.
