Revue technique Renault Megane: Calculateur : Branchement
B84 ou C84

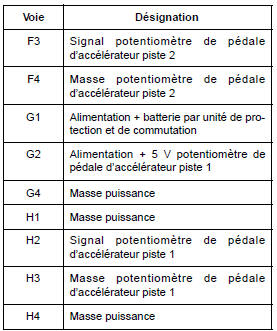

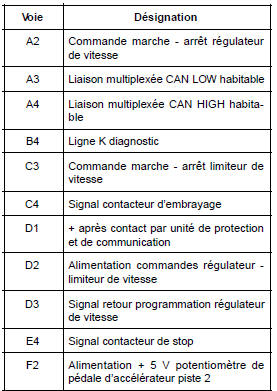

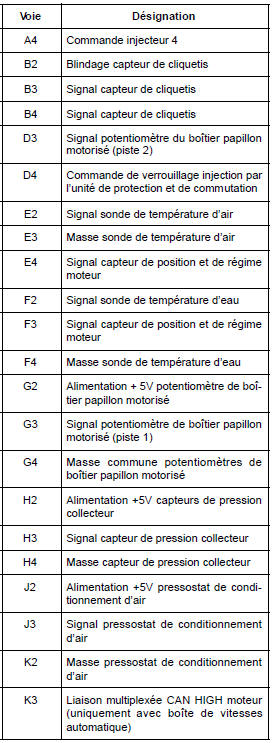

Affectation des entrées et des sorties du calculateur d'injection

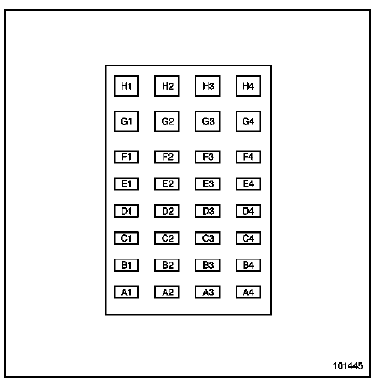

Connecteur A (32 voies)

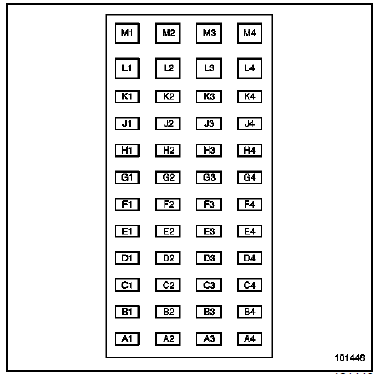

Connecteur B (48 voies)

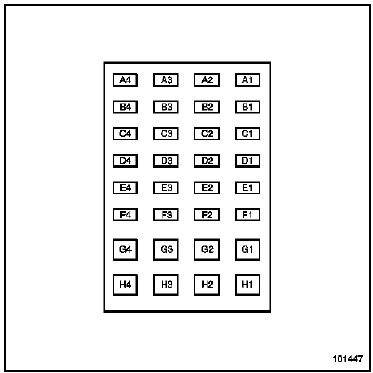

Connecteur C (48 voies)
Régulateur - limiteur de
vitesse : généralités
I - GÉNÉRALITÉS
Les fonctions " régulation de vitesse " et " limitation de
vitesse " sont gérées par le calculateur d'injection. Celui-
ci échange d ...
