Revue technique Renault Megane: Pont à prise sous caisse
I - RAPPEL DES CONSIGNES DE SÉCURITÉ

- S'il faut déposer des organes lourds du véhicule, utiliser
de préférence un pont élévateur à quatre colonnes.
- Sur un pont élévateur à deux colonnes, après la dépose
de ce type d'organes (exemple : groupe motopropulseur,
train arrière, réservoir à carburant, etc.), il y a
risque de basculement du véhicule.

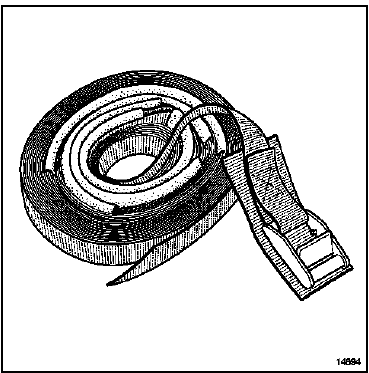

- Lorsque le véhicule est levé sur un pont à deux colonnes
à prise sous caisse, mettre en place des sangles
de sécuritéRÉFÉRENCE77 11 172 554 disponibles
au magasin de pièces de rechange.
II - MISE EN PLACE DES SANGLES

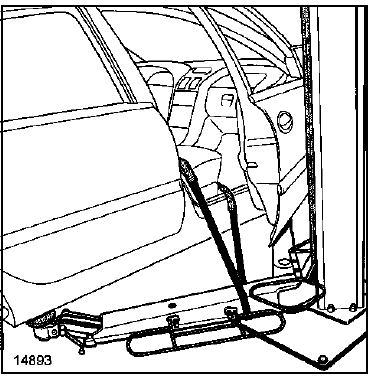

Exemple d'arrimage d'un véhicule à l'avant

- Pour des raisons de sécurité, les sangles doivent toujours
être en parfait état ; les remplacer en cas de dégradation.
- Lors de la pose des sangles, vérifier le bon positionnement
des protections (sièges et parties fragiles).
- Placer les sangles sous les bras du pont et faire un aller-
retour au travers du véhicule.
- Ne pas serrer les sangles trop fort.
III - POSITIONNEMENT DES BRAS DE LEVAGE

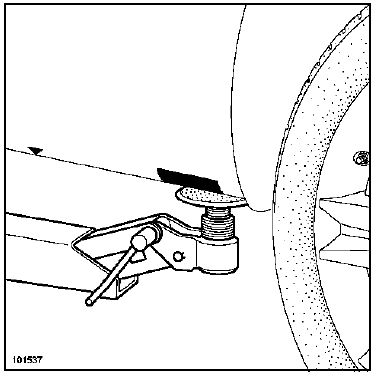

Avant

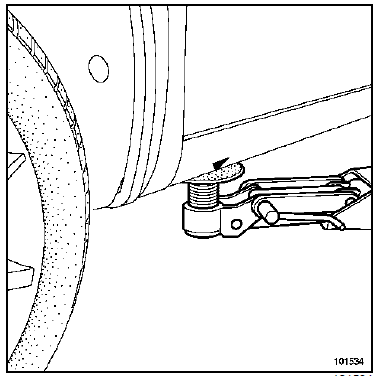

Arrière

IMPORTANTL'utilisation d'un cric rouleur implique
obligatoirement
l'emploi de chandelles appropriées.
ATTENTION
Le soubassement de ce véhicul ...
Tous types
ATTENTION
Pour le remorquage se référer à la loi en vigueur
dans chaque pays.
Ne jamais prendre les tubes de transmission
comme poin ...
