Le remplacement de cette pièce est complémentaire au remplacement du longeron arrière pour un choc arrière ou latéral.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

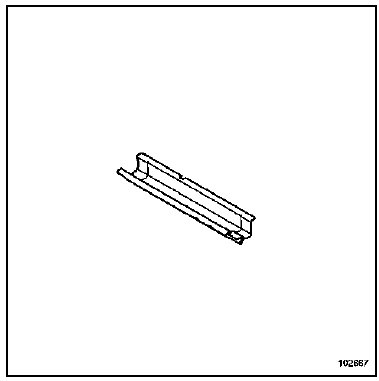

COMPOSITION DE LA PIECE DE RECHANGE

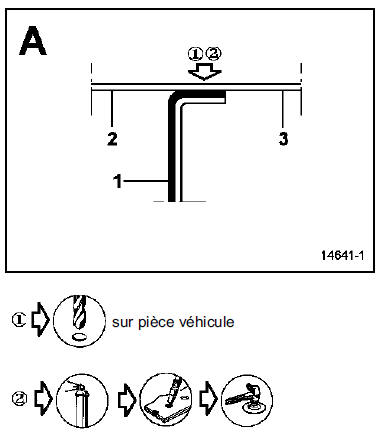

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse centrale de plancher arrière 1
  2.  Plancher arrière partie avant 0,7
  3.  Equerre de fixation de plancher arrière partie 1 arrière

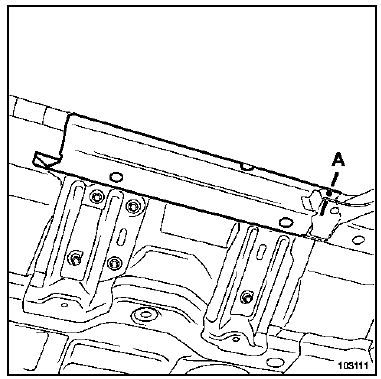

PIECE EN POSITION
