Revue technique Renault Megane: Traverse avant de plancher arrière partie centrale

Revue technique Renault Megane / Tôlerie / Structure inferieure arriere / Traverse avant de plancher arrière partie centrale

Le remplacement de cette pièce est complémentaire au remplacement du longeron arrière pour un choc latéral.

Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

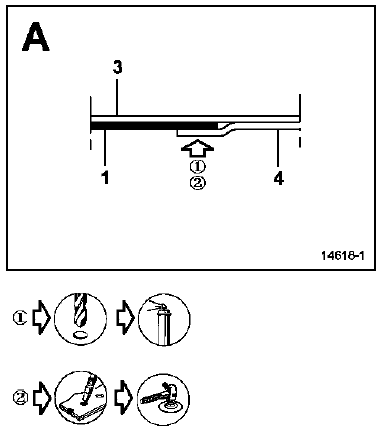

Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons.

COMPOSITION DE LA PIECE DE RECHANGE

Pièce livrée assemblée avec :
Traverse de train arrière
Renfort central ancrage ceinture arrière
Ecrou serti M10
Plaque écrou

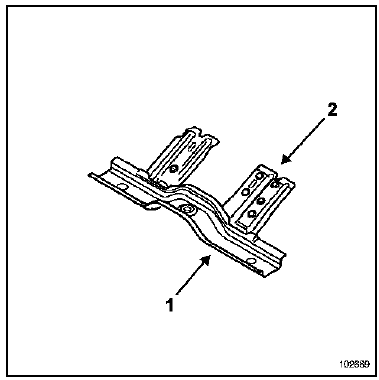

PIECES CONCERNEES (épaisseur en mm) :

PIECES CONCERNEES (épaisseur en mm) :

  1. Traverse avant de plancher arrière partie centrale 1,2
  2.  Renfort central ancrage ceinture arrière 2
  3.  Plancher arrière partie avant 0,7
  4.  Longeron arrière 1,6

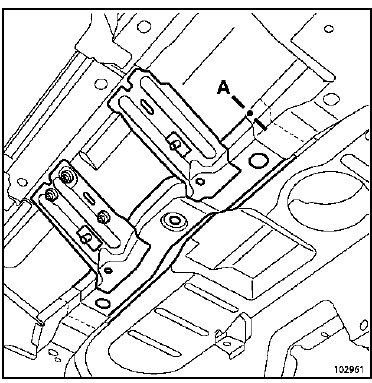

PIECE EN POSITION

Traverse centrale de plancher arrière

    Support de fixation réservoir
