Revue technique Renault Megane: Barre de renvoi de pédale de frein
B84 ou C84 ou S84, et DIRECTION A DROITE
DÉPOSE
- Déposer la pédale de frein (Chapitre Commandes d'éléments mécaniques, Pédale de frein, page 37A- 13).

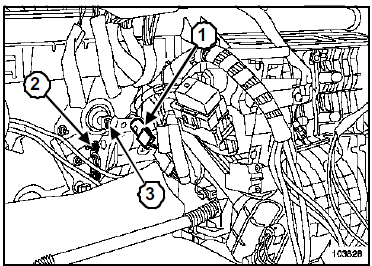

- Tourner le contacteur de stop (1) d'un quart de tour dans le sens antihoraire.
- Déposer :
- le contacteur de stop (1),
- les deux écrous de l'anneau de maintien (2) de la barre de renvoi,
- l'anneau de maintien de la barre de renvoi,
- l'axe de liaison (3) de l'ensemble " barre de renvoi- tige de poussée de l'amplificateur de freinage ".
| ATTENTION Ne pas endommager les canalisations de l'émetteur d'embrayage. |
- Déposer la barre de renvoi en la sortant côté conducteur.
REPOSE
- Procéder dans le sens inverse de la dépose.
