Revue technique Renault Megane: Pédale de frein
DIRECTION A GAUCHE
|
Couples de serragem
|
|
| écrous de fixation de la chape de pédale de frein | 2,1 daN.m |
DÉPOSE
- Retirer la moquette côté conducteur.

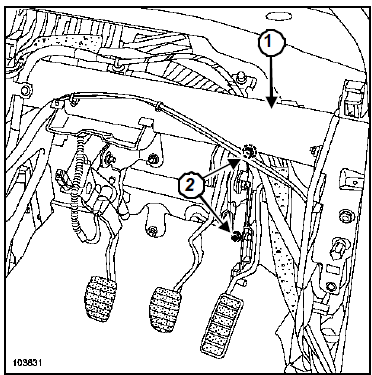

- Débrancher le capteur (1) de pédale de l'accélérateur.

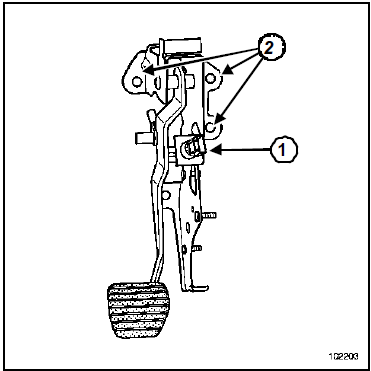

- Tourner le capteur (1) de position de la pédale de frein d'un quart de tour dans le sens antihoraire.
- Déposer :
- le capteur de position de la pédale de frein,
- l'axe de chape de la pédale de frein de la tige de poussée de l'amplificateur de freinage,
- les écrous de fixation (2) de la chape de la pédale de frein,
- la pédale de frein,
- les écrous de fixation de la pédale d'accélérateur,
- la pédale d'accélérateur.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de fixation de la chape de pédale de frein (2,1 daN.m).
DIRECTION A DROITE
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serrage
|
|
| écrous de fixation de la chape de pédale de frein | 2,1 daN.m |
| vis du cache batterie | 0,4 daN.m |
IMPORTANT
|
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
- Déposer :
- la planche de bord (voir Planche de bord),
- la colonne de direction (voir Colonne de direction);;.
- Débrancher le connecteur (1) du potentiomètre de pédale d'accélérateur.
- Déposer :
- les deux vis de fixation (2) de la pédale d'accélérateur,
- la pédale d'accélérateur.
- Déposer les quatre vis de fixation (3) du pédalier d'embrayage.
- Retirer le pédalier d'embrayage de son logement sans déposer les canalisations sur l'émetteur.
| ATTENTION Ne pas endommager les canalisations de l'émetteur d'embrayage. |

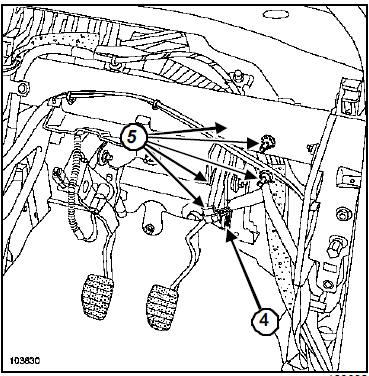

- Déposer l'axe de liaison (4) de l'ensemble " pédale de frein - barre de renvoi ".
- Déposer :
- les cinq vis de fixation (5) du pédalier de frein,
- le pédalier de frein en le pivotant de façon à la dégager de la barre de renvoi.
REPOSE

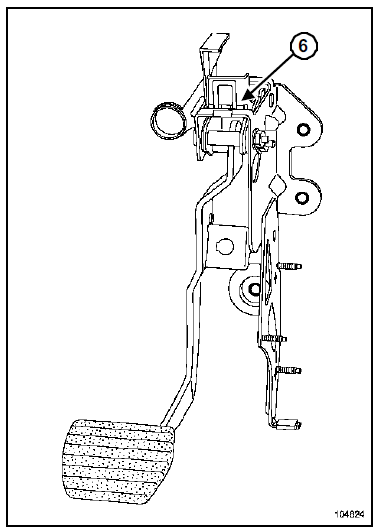

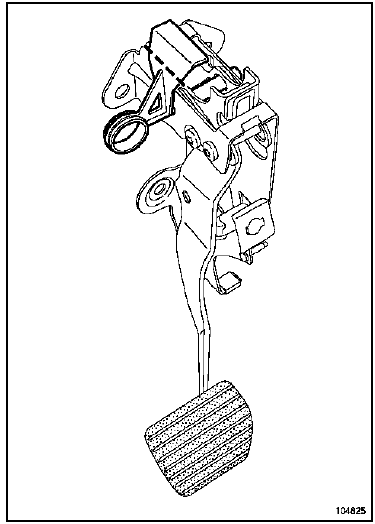

| IMPORTANT La pédale est équipée d'un système de déverrouillage en cas de colision. Ne pas heurter le système (6) de la pédale (la pédale risque de s'enfoncer de façon intempestive). |
| Nota : Ne pas retirer la goupille avant la repose et le serrage du pédalier. |
- Découper la goupille suivant les pointillés.

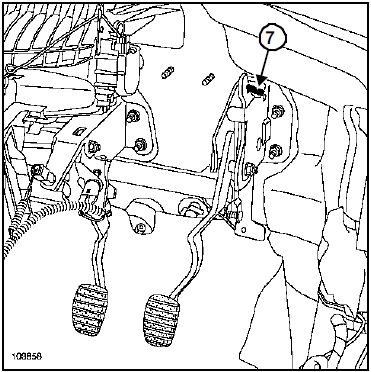

| ATTENTION Avant la repose, contrôler impérativement la plaque fusible (7), elle ne doit pas être déformée. Toute plaque fusible déformée impose le remplacement du pédalier de frein. |
- Procéder dans le sens inverse de la dépose.
- Serrer au couple les écrous de fixation de la chape de pédale de frein (2,1 daN.m).
- Déposer la goupille
| IMPORTANT Déverrouiller le calculateur à l'aide de l'outil de diagnostic (Chapitre Airbag et prétensionneurs). |
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
Pompe à vide
K9K
Couples de serragem
vis de fixation de la
pompe à vide
2,1 daN.m
DÉPOSE
Déposer les caches moteur.
Déposer :
...
Barre de renvoi de pédale de
frein
B84 ou C84 ou S84, et DIRECTION A DROITE
DÉPOSE
Déposer la pédale de frein (Chapitre Commandes
d'éléments mécaniques, Pédale de frein, pag ...
