Revue technique Renault Megane: Pompe à vide

K9K

Couples de serragem

vis de fixation de la pompe à vide 2,1 daN.m

DÉPOSE

  •  Déposer les caches moteur.

  • Déposer :
  •  le flexible relié à l'amplificateur de freinage,

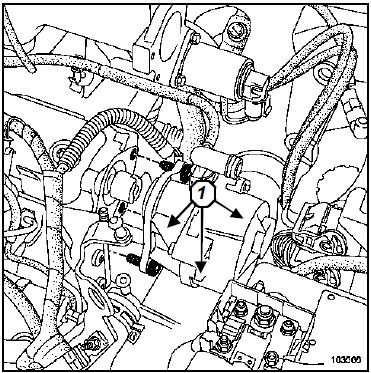

  •  les vis de fixation (1) de la pompe à vide,
  •  la pompe à vide.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Serrer au couple les vis de fixation de la pompe à vide (2,1 daN.m).

F9Q

Couples de serrage

vis de fixation de la pompe à vide 2,1 daN.m
vis de fixation du conduit d'admission 0,8 daN.m

DÉPOSE

  •  Déposer les caches moteur.

  • Déposer :
  • les vis de fixation du conduit d'admission,
  •  le conduit d'admission,
  •  le flexible relié à l'amplificateur de freinage,

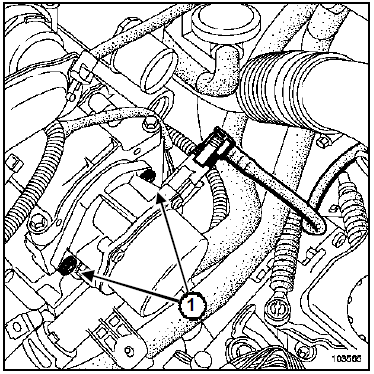

  •  les vis de fixation (1) de la pompe à vide,
  •  la pompe à vide.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Serrer aux couples :
  •  les vis de fixation de la pompe à vide (2,1 daN.m),
  •  les vis de fixation du conduit d'admission (0,8 daN.m).
