Revue technique Renault Megane: Détecteur d'humidité
| Nota : Le capteur d'humidité est situé dans la micro-turbine en partie supérieure du rétroviseur intérieur. |
DÉPOSE

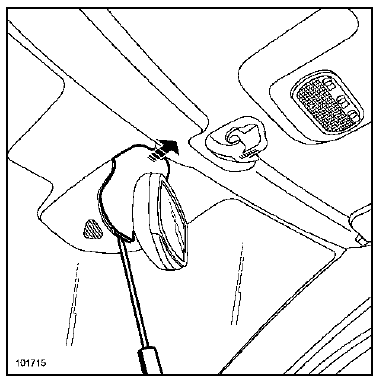

- Déclipper la coquille supérieure.

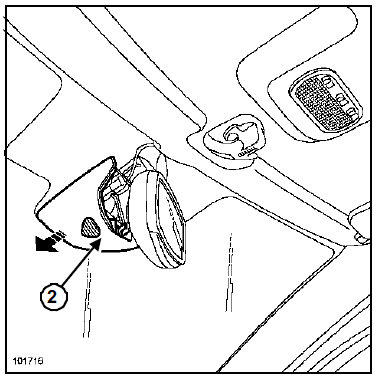

- Déclipper la coquille inférieure.

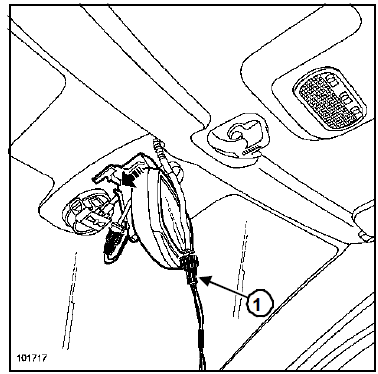

- Débrancher le connecteur (1) du capteur d'humidité.
- Déposer :
- les deux vis de fixation de l'ensemble " sonde de température - detecteur d'humidité " situées à l'intérieure de la coquille (2),
- L'ensemble " sonde de température - detecteur d'humidité ".
REPOSE
- Procéder dans le sens inverse de la dépose.
