Revue technique Renault Megane: Sonde de température extérieure
|
Outillage spécialisé indispensable |
|
| Car. 1363 | Outil de dépose glace de rétroviseur |
La sonde de température extérieure est située dans le rétroviseur côté droit.
Contrôle de la résistance de la sonde de température
DÉPOSE

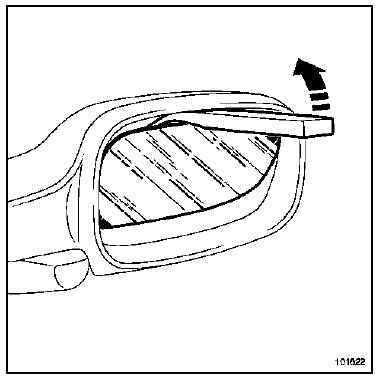

- Déposer la glace du rétroviseur à l'aide de l'outil (Car. 1363).

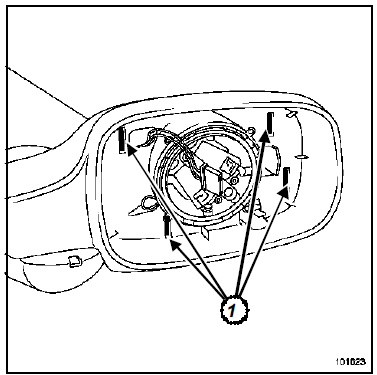

- Déposer la coquille de rétroviseur en agissant sur les ergots (1).

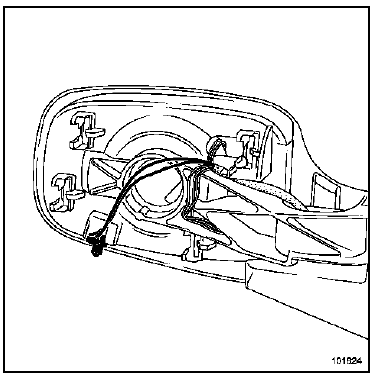

- Déclipper la sonde de son support.
- Couper les fils.
REPOSE
- Souder les deux fils de la sonde de température et les isoler à l'aide de manchons thermorétractables.
- Remonter la coquille et la glace du rétroviseur.
Sonde de température
habitacle
Situation
La sonde habitacle se situe dans la coquille inférieure
de rétroviseur intérieur.
DÉPOSE
Déclipper la coquille supérieure.
...
Détecteur d'humidité
Nota :
Le capteur d'humidité est situé dans la micro-turbine
en partie supérieure du rétroviseur intérieur.
DÉPOSE
Décli ...
