Revue technique Renault Megane: Sonde de température habitacle
Situation
La sonde habitacle se situe dans la coquille inférieure de rétroviseur intérieur.
DÉPOSE

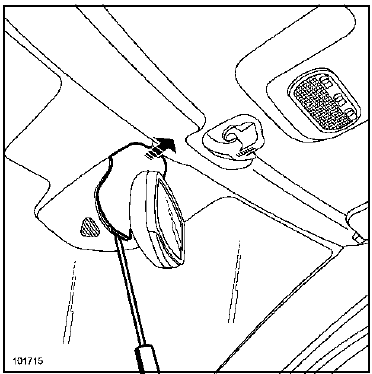

- Déclipper la coquille supérieure.
- Déclipper la coquille inférieure.
- Débrancher le connecteur (1) de la sonde de température habitacle.
- Déposer :

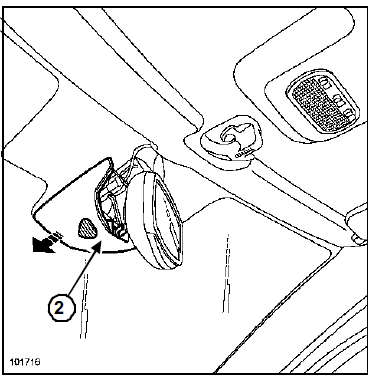

- les deux vis de fixation de l'ensemble " sonde de température - detecteur d'humidité " situées à l'intérieur de la coquille (2),
- l'ensemble " sonde de température - detecteur d'humidité ".
REPOSE
- Procéder dans le sens inverse de la dépose.
