Revue technique Renault Megane: Moteur de distribution]
DIRECTION A GAUCHE
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
| Nota : Le moteur de distribution est situé au milieu à droite du boîtier de climatisation. |
COMPARTIMENT HABITACLE
- Déposer :

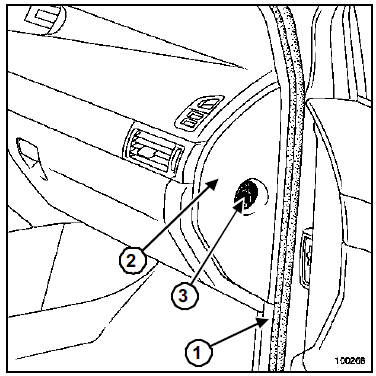

- la garniture de bas de marche avant (partie supérieure) (1).
- la joue latérale (2) de la planche de bord.
- Déclipper le contacteur d'inhibition d'airbag passager (3).

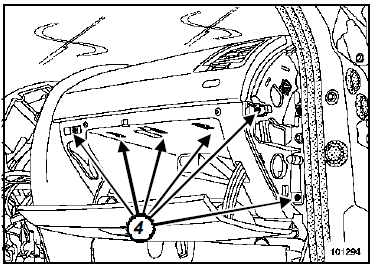

- Retirer les vis (4) de fixation du vide-poches.
- Déposer le vide poches.

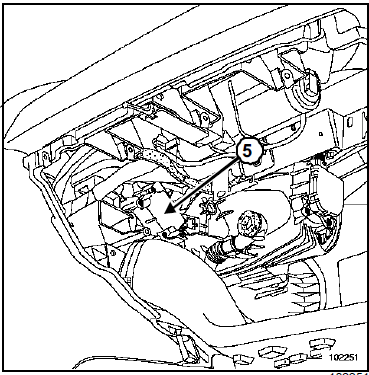

- Déconnecter le moteur (5).
- Déposer :
- les trois vis de fixation du moteur (5),
- le moteur (5).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Tourner l'axe du volet avec un tournevis adéquat pour faire coïncider l'indexage du volet avec celui du moteur.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
DIRECTION A DROITE
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
| Nota : Le moteur de distribution est situé au milieu à droite du bloc climatiseur. |
COMPARTIMENT HABITACLE
- Déposer :
- la planche de bord (Chapitre Mécanismes et accessoires),
- la traverse de renfort (Chapitre Structure supérieure avant).

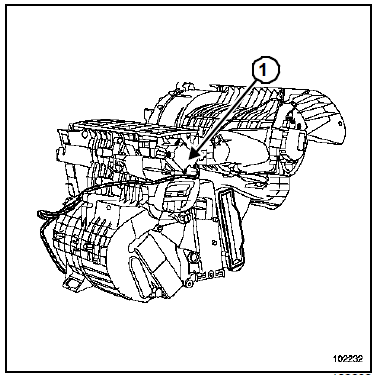

- Déconnecter le moteur (1).
- Déposer :
- les trois vis de fixation du moteur,
- le moteur (1).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Tourner l'axe du volet avec un tounevis adéquat pour faire coïncider l'indexage du volet avec celui du moteur.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
Moteur de mixage
DIRECTION A DROITE
Couples de serragem
vis du cache batterie
0,4 daN.m
DÉPOSE
Nota :
Le moteur de mixage est situé en bas à gauche
...
Sonde de température
habitacle
Situation
La sonde habitacle se situe dans la coquille inférieure
de rétroviseur intérieur.
DÉPOSE
Déclipper la coquille supérieure.
...
