Revue technique Renault Megane: Moteur de mixage

DIRECTION A DROITE

Couples de serragem

vis du cache batterie 0,4 daN.m

DÉPOSE

Nota : Le moteur de mixage est situé en bas à gauche du boîtier de climatisation.
  • Débrancher la batterie en commençant par la borne négative.

  • Déposer :
  •  la garniture de bas de marche avant (partie supérieure),

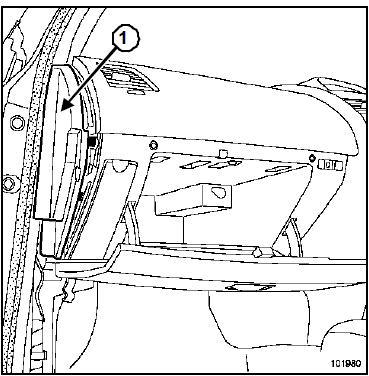

  •  la joue latérale (1) de planche de bord côté passager.

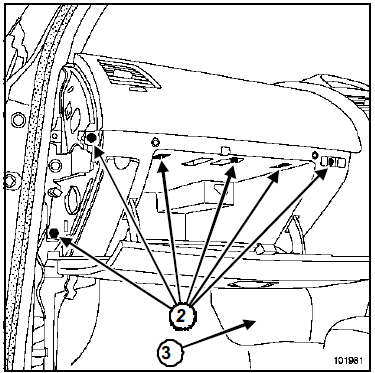

  • Retirer les vis (2) de fixation du vide-poches.
  •  Déposer :
  •  le vide-poches,
  •  le garnissage (3).

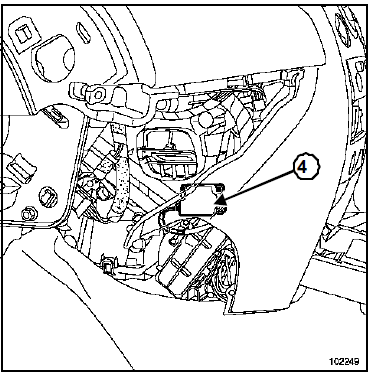

  • Déconnecter le moteur (4).
  •  Retirer les trois vis de fixation du moteur (4).
  •  Déposer le moteur(4).

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Tourner l'axe du volet avec un tournevis adéquat pour faire coïncider l'indexage du volet avec celui du moteur.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).

DIRECTION A GAUCHE

Couples de serragem

vis de fixation de la tôle de renfort de traverse 2,1 daN.m
vis de fixation de plot élastique 0,2 daN.m
vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.
Nota : Le moteur de mixage est situé en bas à gauche du boîtier de climatisation.

  • Déposer la garniture de bas de marche avant (partie supérieure).
  •  Déclipper :

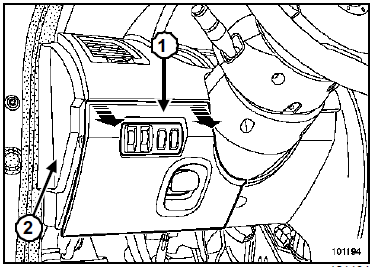

  • le carter inférieur (1),
  •  la joue latérale (2) de planche de bord.

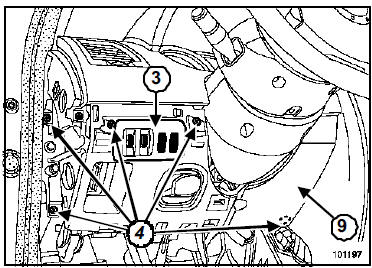

  • Déconnecter le boîtier de commande de réglage des projecteurs (3).
  •  Déposer :
  •  le boîtier de commande,
  •  les vis de fixation (4) du garnissage,
  •  le garnissage (9).

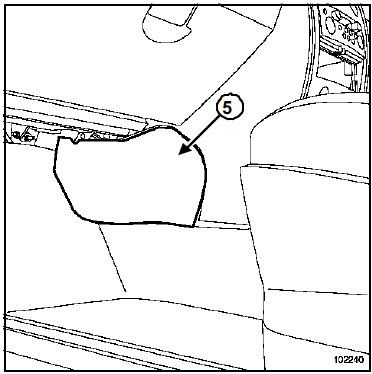

  • Déposer le garnissage (5).

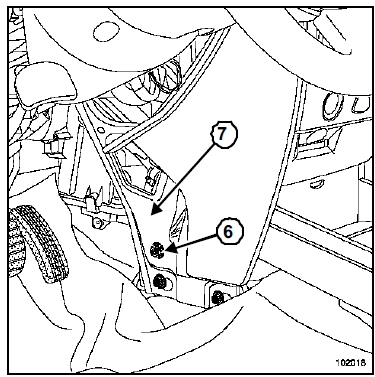

  • Desserrer le plot plastique de liaison (6) entre le boîtier et la tôle de renfort de traverse.
  •  Déconnecter les résistances de chauffage.
  •  Dégrafer le faisceau de la tôle de renfort de traverse (7).
  •  Déposer la tôle de renfort de traverse.

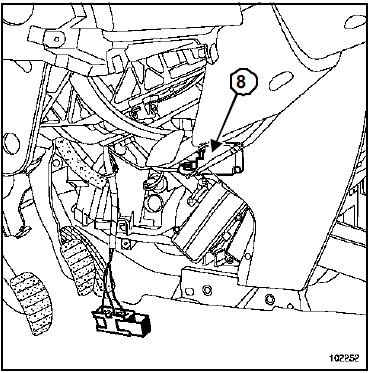

  • Déconnecter le moteur (8).
  •  Déposer :
  •  les trois vis de fixation du moteur (8),
  •  le moteur (8).

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Tourner l'axe du volet avec un tournevis adéquat pour faire coïncider l'indexage du volet avec celui du moteur.
  •  Serrrer aux couples :
  •  les vis de fixation de la tôle de renfort de traverse (2,1 daN.m),
  •  les vis de fixation de plot élastique (0,2 daN.m).
