Revue technique Renault Megane: Moteur de recyclage
DIRECTION A GAUCHE
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative
| Nota : Le moteur de recyclage est situé en haut à droite du boîtier de climatisation. |

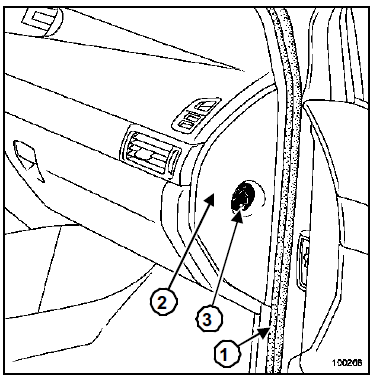

- Déposer :
- la garniture de bas de marche avant (1) (partie supérieure),
- la joue latérale (2) de la planche de bord.
- Déclipper le contacteur d'inhibition d'airbag passager (3).

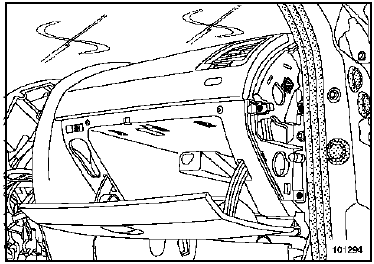

- Retirer les vis (4) de fixation du vide-poches.
- Déposer le vide-poches.

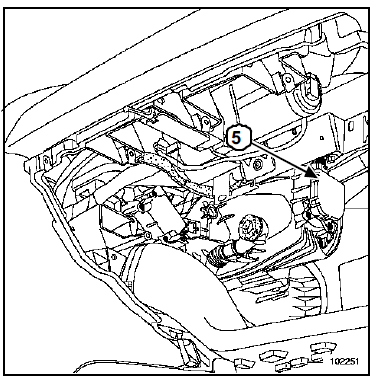

- Déconnecter le moteur (5).
- Déposer :
- les trois vis de fixation du moteur (5) puis l'extraire,
- le moteur (5) de recyclage.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Tourner l'axe du volet avec un tournevis adéquat pour faire coïncider l'indexage du volet avec celui du moteur
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
DIRECTION A DROITE
|
Couples de serragem
|
|
| vis du cache batterie | 0,4 daN.m |
DÉPOSE
- Débrancher la batterie en commençant par la borne négative.
| Nota : Le moteur de recyclage est situé en haut à droite du boîtier de climatisation. |
- Dans le compartiment habitacle :
- déposer la planche de bord (Chapitre Accessoires intérieurs),
- déposer la traverse de renfort (Chapitre Structure supérieure avant).

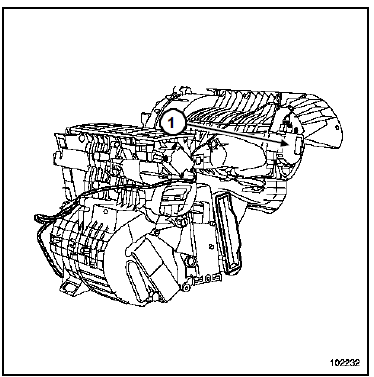

- Déconnecter le moteur (1).
- Déposer :
- les trois vis de fixation du moteur (1),
- le moteur (1).
REPOSE
- Procéder dans le sens inverse de la dépose.
- Tourner l'axe du volet avec un tournevis adéquat pour faire coïncider l'indexage du volet avec celui du moteur.
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie). |
- Serrer au couple les vis du cache batterie (0,4 daN.m).
