Revue technique Renault Megane: Pied avant
Cette pièce peut être remplacée de deux façons :
- complète : opération de base pour une collision latérale.

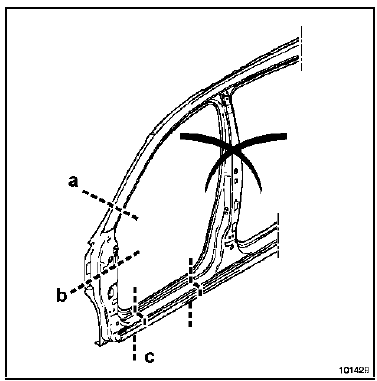

- partielle : suivant les coupes (a) ; (b) ; (c), opération de base pour une collision latérale.
La combinaison des coupes sera choisie en fonction des déformations (vous trouverez des exemples type en fin de chapitre).
| ATTENTION Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts, sauf pour la coupe (c) qui peut être décalée suivant les déformations dues au choc. |
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons |
COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Partie avant de côté de
Versions 3-5 portes et société
| Nota :
Pour le remplacement du pied avant, le magasin de
pièces de rechange fournit uniquement des parties
avant de côté de caisse version 3 portes. Il est nécessaire de découper le pied milieu pour les versions 5 portes. |
PIECES CONCERNEES (épaisseur en mm) :
- Pied avant 0,9

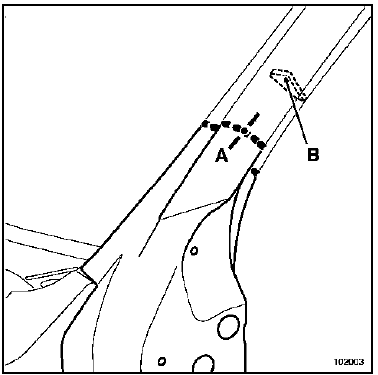

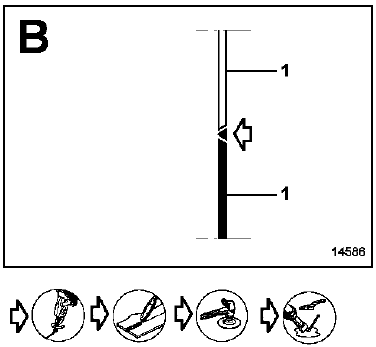

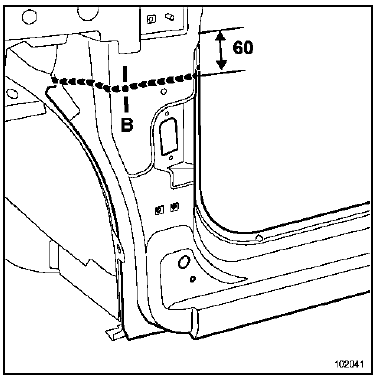

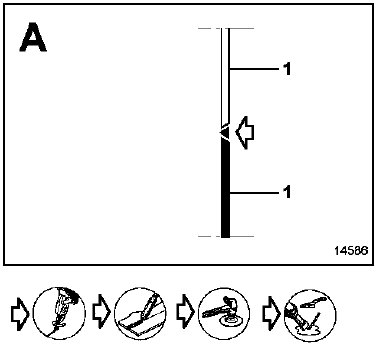

Détail de la coupe (a)
| Nota : Ne pas effectuer la coupe (a) en dessous de cette limite pour éviter de couper sur l'insert gonflant (B). |
Détail de la coupe (b)
| Nota : La coupe (b) évite la dépose du renfort de côté d'auvent |

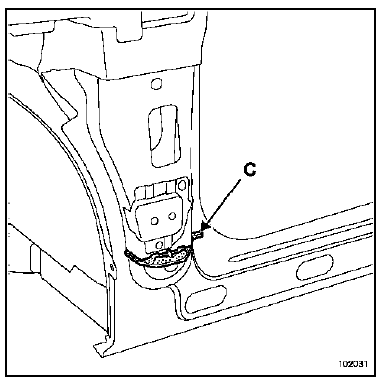

Insert gonflant inférieur de pied avant (C).
| Nota : Il est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A-L). |

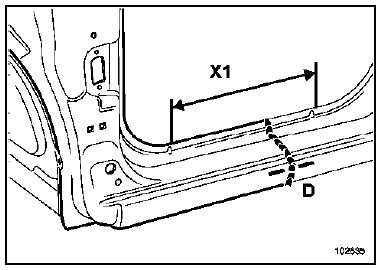

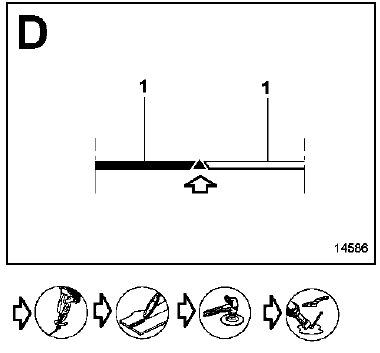

Détail de la coupe (c, c')
| Nota : II est possible d'effectuer la coupe (c) dans la zone (X1). |
EXEMPLE DE COMBINAISONS DE COUPES

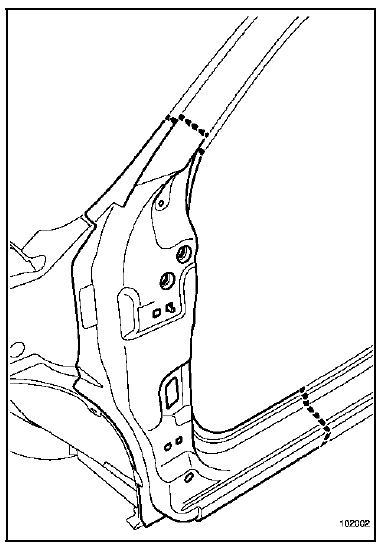

Remplacement partiel avant suivant coupes (a, c)

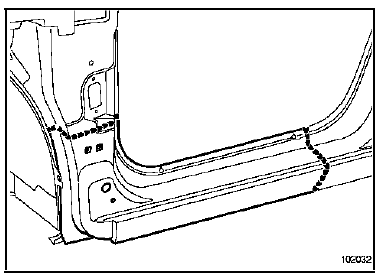

Remplacement partiel avant suivant coupes (b, c)
| Nota : Pour ce type de remplacement partiel, il est conseillé de commander un bas de caisse. |
Renfort de pied avant
Cette pièce peut être remplacée partiellement de deux
façons suivant les coupes (a), (b) et (c) : opérations
complémentaire au remplacement du pied avant pou ...
