Revue technique Renault Megane: Butée d'embrayage
|
Couples de serragem
|
|
| vis de fixation du raccord hydraulique | 0,9 daN.m |
| vis de fixation de butée d'embrayage sur le carter d'embrayage | 2,1 daN.m |
DÉPOSE

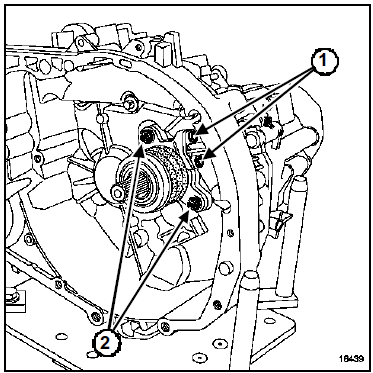

JH3 ou JR5
- Déposer :
- la boîte de vitesses (Chapitre Boîte de vitesses mécanique, Boîte de vitesses mécanique : Dépose - Repose, page 21A-11),
- les deux vis (1) du raccord hydraulique,
- le raccord hydraulique,
- les deux vis (2) de fixation de la butée d'embrayage sur le carter d'embrayage,
- la butée d'embrayage.

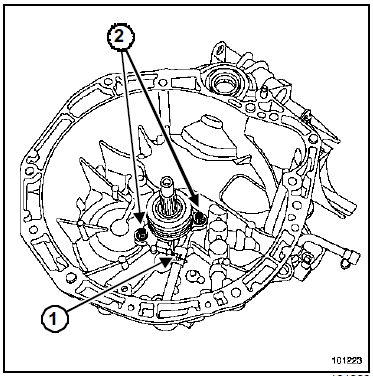

ND0
- Déposer :
- la boîte de vitesses (Chapitre Boîte de vitesses mécanique, Boîte de vitesses mécanique : Dépose - Repose, page 21A-11),
- l'agrafe (1) du raccord hydraulique,
- le raccord hydraulique,
- les deux vis (2) de fixation de la butée d'embrayage sur le carter d'embrayage,
- la butée d'embrayage.
REPOSE
- Vérifier l'état des joints.
- Procéder dans le sens inverse de la dépose.
JH3 ou JR5
- Serrer aux couples :
- les vis de fixation du raccord hydraulique (0,9 daN.m),
- les vis de fixation de butée d'embrayage sur le carter d'embrayage (2,1 daN.m).
ND0
- Serrer au couple les vis de fixation de butée d'embrayage sur le carter d'embrayage (2,1 daN.m).
| ATTENTION Pour éviter d'endommager le récepteur d'embrayage, ne pas graisser l'arbre d'embrayage. Ne jamais faire fonctionner le système lorsque le récepteur est déposé. |
- Effectuer la purge de la commande d'embrayage (Chapitre Commandes d'éléments mécaniques).
