Revue technique Renault Megane: Volant moteur
|
Outillage spécialisé indispensable |
|
| Mot. 582-01 | Secteur d'immobilisation du volant moteur (moteurs K) |
| Mot.1677 | Secteur d'immobilisation du volant moteur (moteurs F) |
|
Couples de serragem
|
|
| vis de fixation du volant moteur (moteurs K) | 6,5 daN.m |
| vis de fixation du volant moteur (moteur F4R) | 7 daN.m |
| vis de fixation du volant moteur (moteur F9Q) | 9 daN.m |
DÉPOSE
- Déposer :
- la boîte de vitesses (Chapitre Boîte de vitesses mécanique, Boîte de vitesses mécanique : Dépose - Repose, page 21A-11),
- le mécanisme d'embrayage (Chapitre Embrayage, Mécanisme - Disque, page 20A-3).
K4J ou K4M ou K9K

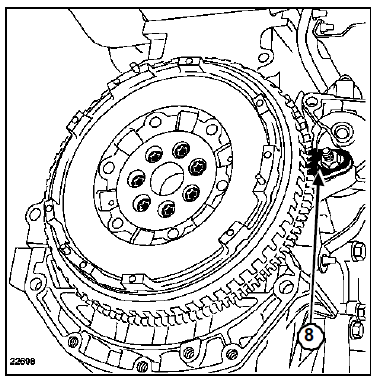

- Mettre l'outil (Mot. 582-01)(8).
- Déposer :
- les vis de fixation du volant,
- le volant moteur,
- l'outil (Mot. 582-01)(8).
F4R ou F9Q

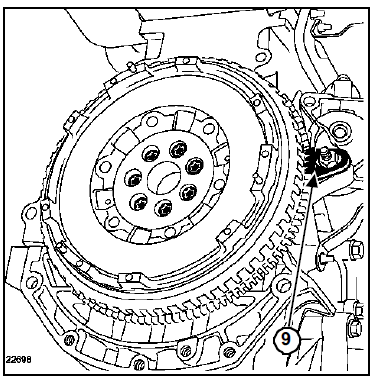

- Mettre l'outil (Mot.1677)(9).
- Déposer :
- les vis de fixation du volant moteur,
- le volant moteur,
- l'outil (Mot.1677)(9).
| Nota : Le volant moteur est de type double volant amortisseur. |
REPOSE
- Nettoyer sur le vilebrequin le filetage des vis de fixation du volant moteur.
- Dégraisser la face d'appui du volant moteur sur le vilebrequin.
- Vérifier l'état du volant moteur.
K9K

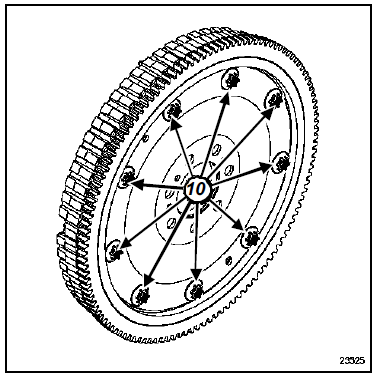

| ATTENTION Ne pas retirer les vis de fixation (10) de la tôle d'entraînement du volant moteur. |

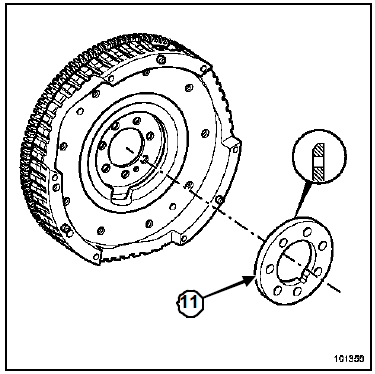

- Reposer l'entretoise (11) en respectant le sens de montage du chanfrein côté volant moteur.
- Remplacer systématiquement les vis de fixation par des vis neuves.
- Enduire les vis neuves du volant moteur de LOCTITE FRENETANCH.

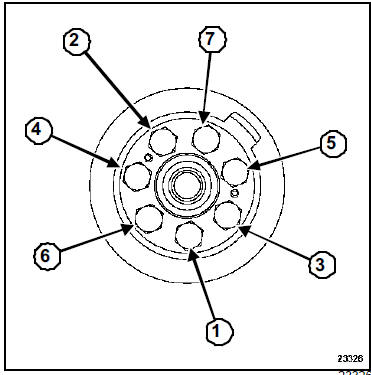

- Serrer dans l'ordre et aux couples :
- les vis de fixation du volant moteur (moteurs K) (6,5 daN.m),
- les vis de fixation du volant moteur (moteur F4R) (7 daN.m),
- les vis de fixation du volant moteur (moteur F9Q) (9 daN.m).
