Revue technique Renault Megane: Airbag frontal conducteur

Revue technique Renault Megane / Equipement électrique / Airbag et prétensionneurs / Airbag frontal conducteur

Matériel indispensable
outil de diagnostic

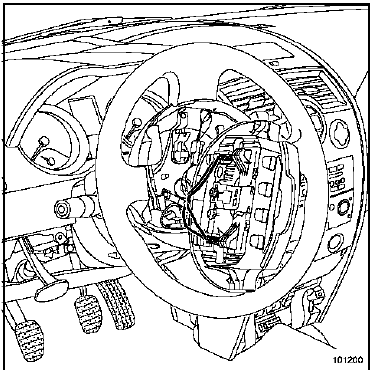

L'airbag frontal conducteur est équipé d'un sac gonflable à deux volumes (petit et grand volume).

Il se gonfle en fonction de la gravité du choc ou de la position de réglage du siège conducteur.

Pour se déployer, le sac gonflable déchire le couvercle du volant.

DÉPOSE

  • Débrancher la batterie.
IMPORTANT
  • Avant la dépose d'un élément du système de sécurité, verrouiller impérativement le calculateur d'airbag à l'aide de l'outil de diagnostic.

    Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).

  •  Ne jamais manipuler les systèmes pyrotechniques (prétensionneur ou airbag) près d'une source de chaleur ou d'une flamme, il y a un risque de déclenchement.



ATTENTION

Verrouiller impérativement le calculateur d'airbag avant de commencer la dépose. Le verrouillage du calculateur d'airbag permet également de déverrouiller le verrou électrique de la colonne de direction.

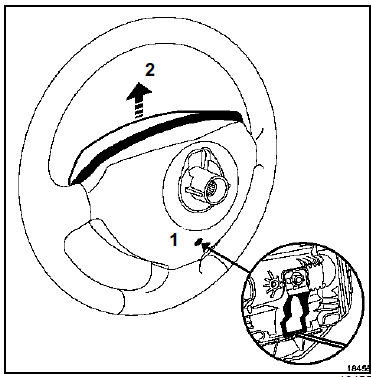

  • Tourner le volant d'un demi-tour pour accéder à l'orifice (1).
  •  Insérer un tournevis par l'orifice (1) situé derrière le volant.
  •  Dégager l'airbag (2).

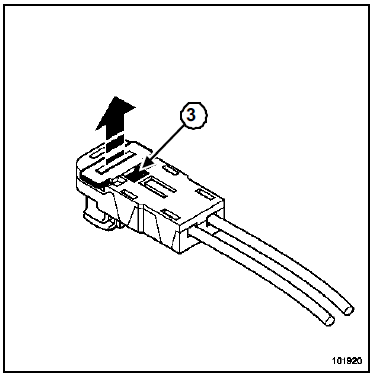

  • Déclipper les sécurités des connecteurs en (3) à l'aide d'un petit tournevis.
  •  Débrancher les connecteurs :
  •  d'airbag frontal conducteur,
  •  des touches de régulateur de vitesse.
  •  Dégager :
  •  l'airbag,
  •  l'agrafe de maintien du connecteur, à l'aide d'un petit tournevis plat.
IMPORTANT
  •  L'airbag est muni d'un connecteur qui se met en court-circuit lorsqu'il est débranché, pour éviter tout déclenchement intempestif.
  •  Pour la mise au rebut d'un enrouleur pyrotechnique non déclenché, (Chapitre Airbag et prétensionneurs, Calculateur d'airbag, page 88C-9).

REPOSE

ATTENTION
  •  Lors du déclenchement d'un airbag, certaines pièces doivent impérativement être remplacées (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-6).
  •  En cas de démontage du volant de direction, remplacer la vis de fixation du volant.
  • Mettre les deux connecteurs en place.
  •  Positionner l'airbag sur le volant.
  •  Faire coulisser l'airbag vers le bas pour le clipper.
IMPORTANT

Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic.
  • Déverrouiller, si tout est correct, le calculateur d'airbag, sinon voir manuel de diagnostic.
  •  Procéder dans le sens inverse de la dépose.
