Revue technique Renault Megane: Airbag anti-glissement
C84
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de fixation de l'airbag antiglissement | 0,8 daN.m |
DÉPOSE
| IMPORTANT Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis). |
- Déposer :
- le siège,
- la sellerie de la partie assise (voir manuel de réparation carrosserie).
- Débrancher le connecteur de l'airbag antiglissement.

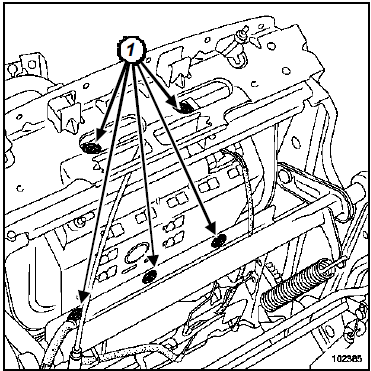

- Déposer les vis de fixation (1).
| IMPORTANT Pour la mise au rebut d'un airbag non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39). |
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Lors du déclenchement d'un airbag antiglissement, certaines pièces doivent impérativement être remplacées (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-6). |

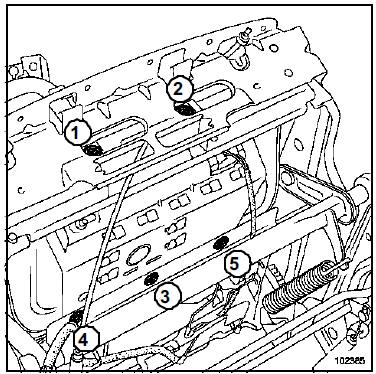

- Serrer dans l'ordre et aux couples les vis de fixation de l'airbag antiglissement (0,8 daN.m).
- Respecter le cheminement et les points de fixation du câblage.
- Remplacer les pièces défectueuses.
- Rebrancher le connecteur.
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. |
- Déverrouiller, si tout est correct, le calculateur d'airbag, sinon, voir manuel de diagnostic.
