Revue technique Renault Megane: Moteur d'essuie-vitre arrière

Outillage spécialisé indispensable

Ele. 1294-01 Outil de dépose de bras d'essuie-vitre
Ele. 1552 Outil de dépose de bras d'essuie-vitre arrière



Couples de serragem

écrou du bras d'essuievitre 1,2 daN.m

DÉPOSE

  •  Débrancher la batterie.
  •  Déposer les garnitures intérieures, (voir Garniture de hayon).

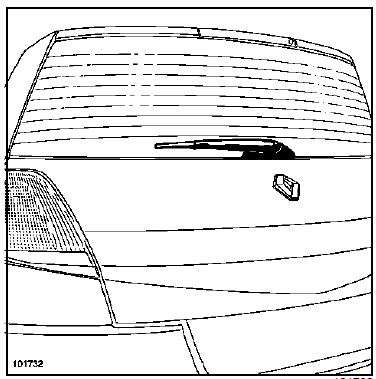

  • Déposer :

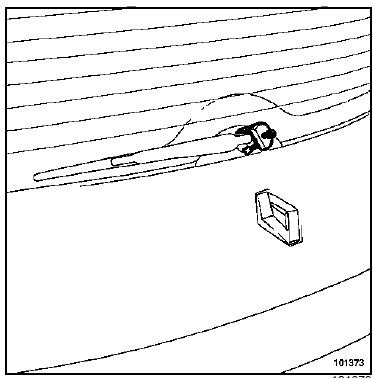

  •  l'écrou du bras d'essuie-vitre,
  •  le bras d'essuie-vitre à l'aide de l'outil (Ele. 1294- 01) ou de l'outil (Ele. 1552).

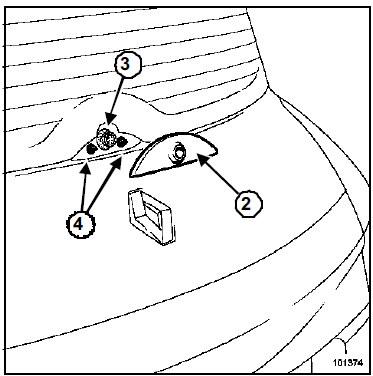

  • Déposer :
  •  l'enjoliveur de bras (2),
  •  le joint d'étanchéité (3),
  •  les deux agrafes de fixation d'enjoliveur de bras par l'intérieur du caisson (4).

  • Débrancher le connecteur.

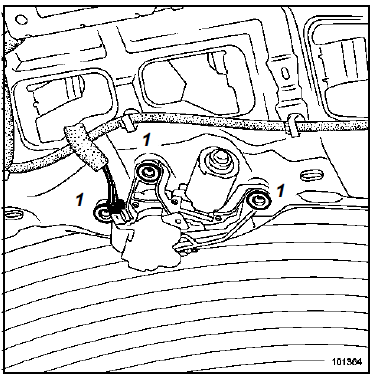

  • Percer les rivets de fixation du moteur (1).
ATTENTION
  •  Ne pas agresser la peau extérieure du hayon avec le foret.
  •  Récupérer les corps des rivets dans le caisson.

REPOSE

ATTENTION

Utiliser les rivets spécifiques référence 77 03 072 362 .

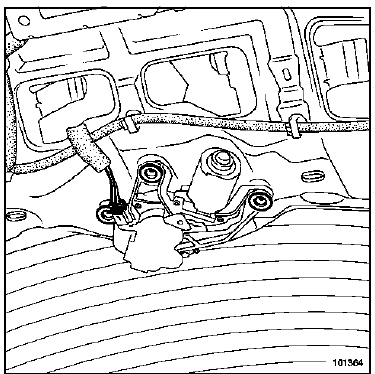

  • Positionner et riveter le moteur.
  •  Brancher le connecteur.

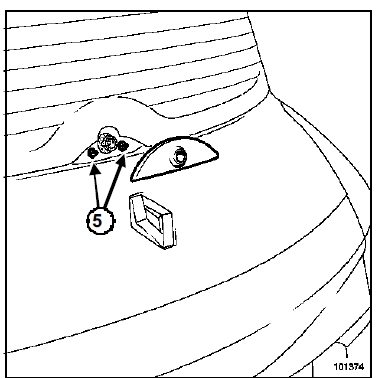

  • Vérifier l'état des clips (5).
  •  Remplacer les clips si nécessaire.
  •  Clipper le cache.
  •  Nettoyer les cannelures de l'axe moteur.
  •  Positionner le bras d'essuie-vitre en position repos avec un écrou neuf.
  •  Remplacer le joint d'étanchéité après chaque démontage du moteur.
  • Brancher la batterie.
ATTENTION

S'assurer que le moteur d'essuie-vitre soit bien en position arrêt fixe.

  • Reposer le bras d'essuie-vitre.
  •  Serrer au couple l'écrou du bras d'essuie-vitre (1,2 daN.m).
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).
