Revue technique Renault Megane: Porte-moyeu
|
Outillage spécialisé indispensable |
|
| Rou. 15-01 | Embout protecteur d'arbre diamètre intérieur 16 mm |
| Rou. 604-01 | Immobilisateur de moyeux |
| Tav. 476 | Extracteur de rotule |
| Tav. 1050-02 | Repousse-piston |
|
Couples de serragem
|
|
| vis de fixation inférieure d'amortisseur | 10,5 daN.m |
| écrou de rotule inférieure | 6,2 daN.m |
| écrou de rotule de direction | 3,7 daN.m |
| vis de fixation du disque de frein | 1,5 daN.m |
| écrou de moyeu | 28 daN.m |
| vis de fixation du support d'étrier de frein | 10,5 daN.m |
| vis de fixation de roue | 11 daN.m |
Cette méthode nécessite l'utilisation des outils suivants :
- outil (Rou. 15-01),
- outil (Rou. 604-01),
- outil (Tav. 476),
- outil (Tav. 1050-02).
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer la roue avant du côté concerné.
- Déclipper le capteur de vitesse de roue sur le portefusée.
- Déclipper le capteur de lampes au xénon (si le véhicule en est équipé).

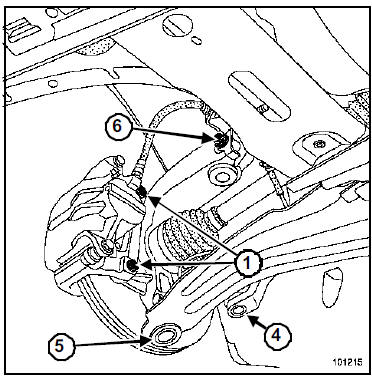

- Déposer les vis (1) de support d'étrier de frein avant.
- Suspendre l'ensemble " étrier - support d'étrier de frein avant " au ressort de suspension.
- Déposer :

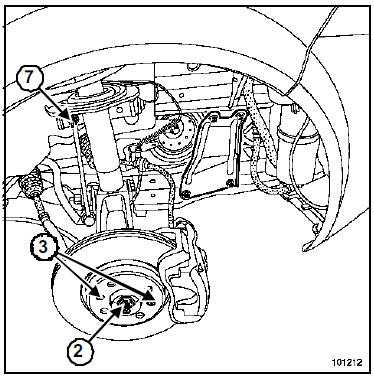

- l'écrou de moyeu (2),
- les deux vis (3) de fixation du disque,
- l'écrou de rotule de biellette de renvoi de la barre stabilisatrice (7),
- le disque,
- l'écrou (4) de rotule de direction,
- l'écrou (5) de rotule inférieure,
- la vis (6) de fixation inférieure d'amortisseur.
- Extraire les rotules.
- Déposer le porte-fusée de demi-train avant, en le faisant pivoter vers l'intérieur du véhicule.
| IMPORTANT Veiller à ne pas être blessé par le pied d'amortisseur quand il se retire du porte-fusée. |
REPOSE
- Procéder dans le sens inverse de la dépose.
| Nota : Les vis de support d'étrier doivent être enduites de produit de type FRENBLOC avant d'être remontées. |
- Serrer aux couples :
- la vis de fixation inférieure d'amortisseur (10,5 daN.m),
- l'écrou de rotule inférieure (6,2 daN.m),
- l'écrou de rotule de direction (3,7 daN.m),
- les vis de fixation du disque de frein (1,5 daN.m),
- l'écrou de moyeu (28 daN.m),
- les vis de fixation du support d'étrier de frein (10,5 daN.m),
- les vis de fixation de roue (11 daN.m).
| IMPORTANT Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein. |
- Régler les trains roulants (Chapitre Généralités).
| Nota : Effectuer impérativement une initialisation du système des lampes au xénon (si le véhicule en est équipé Chapitre Lampes au xénon). |
