Revue technique Renault Megane: Disque de frein
|
Couples de serragem
|
|
| vis de fixation du disque | 1,5 daN.m |
| vis de support d'étrier | 10,5 daN.m |
| vis de fixation de roue | 11 daN.m |
Lors du remplacement des plaquettes ou du disque, remplacer impérativement les plaquettes et le disque du côté opposé.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer :
- les roues avant,

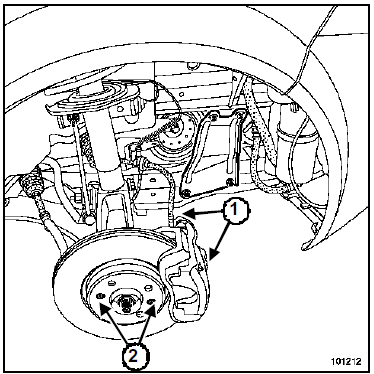

- la deux vis des colonnettes (1).
- Suspendre l'étrier au ressort de suspension.
- Déposer :
- le support d'étrier,
- les deux vis (2) de fixation du disque,
- le disque.
REPOSE
- Procéder dans le sens inverse de la dépose.
ATTENTION
|
- Nettoyer les supports d'étrier et les étriers.
- Serrer aux couples :
- les vis de fixation du disque (1,5 daN.m),
- les vis de support d'étrier (10,5 daN.m).
| IMPORTANT Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein. |
- Reposer les roues.
- Serrer au couple les vis de fixation de roue (11 daN.m).
