Revue technique Renault Megane: Flexible de frein
|
Matériel indispensable |
| presse-pédale |
|
Couples de serragem
|
|
| flexible de frein sur l'étrier | 1,7 daN.m |
| flexible de frein sur le raccord | 1,7 daN.m |
IMPORTANT
Respecter impérativement l'ordre des opérations décrites dans la méthode ci-dessous.
DÉPOSE
- Mettre en place l'outil presse-pédale sur la pédale de frein pour limiter l'écoulement du liquide de frein.
- Dévisser :

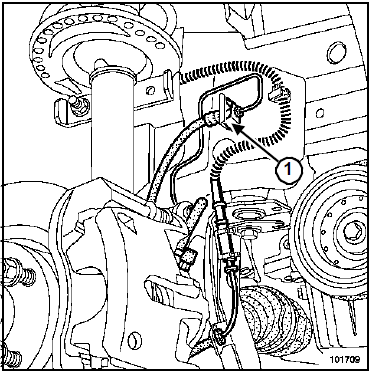

- le raccord de la canalisation (1),
- le flexible de l'étrier.
REPOSE
| ATTENTION Ne pas vriller le flexible de frein. Veiller à l'absence de contact entre le flexible de frein et les éléments environnants. |

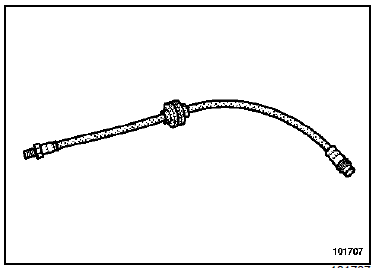

| Nota : Les flexibles livrés en pièces de rechange sont entourés d'un ressort pour éviter de les vriller lors du remontage. |
- Reposer le flexible de frein côté étrier.
- Serrer aux couples :
- le flexible de frein sur l'étrier (1,7 daN.m),
- le flexible de frein sur le raccord (1,7 daN.m).
- Positionner l'extrémité femelle du flexible de frein sur la patte de maintien, sans contrainte de vrillage.
- Vérifier que l'embout s'enclenche librement dans les cannelures de la patte.
- Mettre en place :
- le ressort,
- la canalisation rigide sur le flexible de frein en veillant à ce que le flexible ne se vrille pas en vissant la canalisation rigide.
- Purger le circuit de freinage (Chapitre Généralités, Purge du circuit de freinage, page 30A-5).
