Revue technique Renault Megane: Support d'étrier de frein
|
Outillage spécialisé indispensable |
|
| Fre. 1190-01 | Repousse-piston d'étrier de frein |
|
Couples de serragem
|
|
| vis de support de l'étrier | 10,5 daN.m |
| vis de colonnettes | 3,2 daN.m |
| flexible de frein | 1,7 daN.m |
| vis de fixation de roue | 11 daN.m |
Lors du remplacement des plaquettes de frein ou d'un disque, remplacer impérativement les plaquettes ou le disque du côté opposé.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Déposer :
- les roues avant,

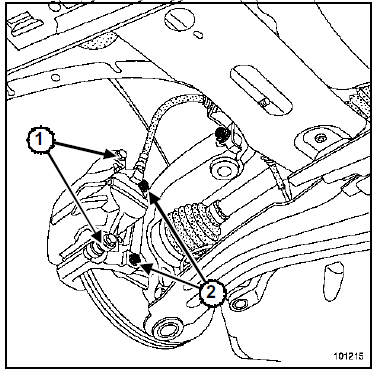

- la vis des colonnettes (1).
- Suspendre l'étrier de frein au ressort de suspension.
- Déposer :
- les plaquettes,
- les deux vis (2) de support d'étrier,
- le support d'étrier.
- Vérifier l'état des éléments de freinage.
- Remplacer les pièces défectueuses.
- Nettoyer les supports d'étriers et les étriers.
REPOSE
- Repousser le piston à l'aide de l'outil (Fre. 1190-01)
jusqu'à ce qu'il soit au fond de son logement.
Les vis de support d'étrier doivent être enduites de produit de type FRENBLOC avant leur montage.
- Reposer :
- le support d'étrier,
- les vis de fixation du support d'étrier.
- Serrer au couple les vis de support de l'étrier (10,5 daN.m).

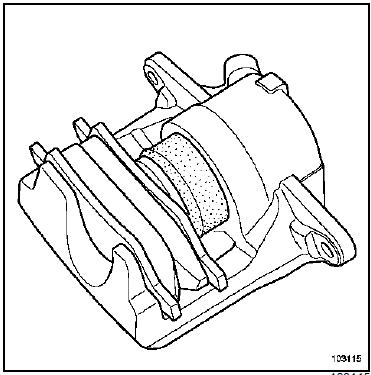

- Mettre en place les plaquettes en commençant par l'intérieur.
- Reposer :
- l'étrier,
- les vis de colonnettes.
ATTENTION
|
- Vérifier le niveau de liquide de frein.
- Serrer aux couples :
- les vis de colonnettes (3,2 daN.m),
- le flexible de frein (1,7 daN.m).
- Reposer les roues.
- Serrer au couple les vis de fixation de roue (11 daN.m).
| IMPORTANT Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein. |
