Revue technique Renault Megane: Contrôle de conformité

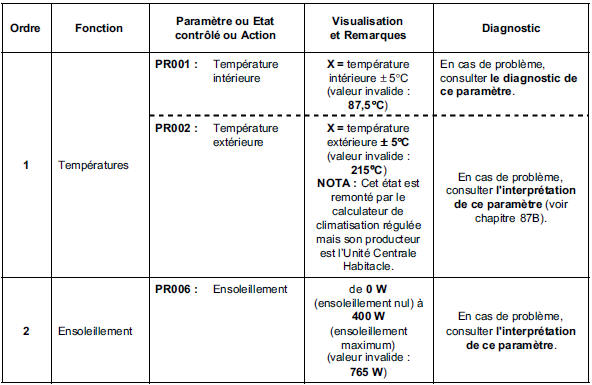

CONSIGNES

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (lecture des défauts et vérification des configurations).

Conditions d'application : moteur arrêté, sous contact (12 V APC "forcé").

Climatisation à l'arrêt (compresseur de climatisation non enclenché).

Particularité : L'explication des différents contrôles de conformité de la fonction conditionnement d'air se trouve dans les "Préliminaires".

NOTA :

  •  Pour s'assurer de la conformité des paramètres de température (sans thermomètre) il suffit de lire ces paramètres lorsque le véhicule est froid (le matin). Les deux températures doivent être quasiment égales (ainsi que la température d'eau moteur remontée par l'injection).
  •  Les valeurs invalides notées dans ce contrôle correspondent à la valeur remontée par l'outil de diagnostic (valeur de substitution) lorsque le capteur concerné est en défaut. L'affichage de ces valeurs invalides permet de déceler un défaut de capteur (indication importante pour les capteurs qui ne sont pas diagnostiqués, par exemple : sonde de température extérieure).

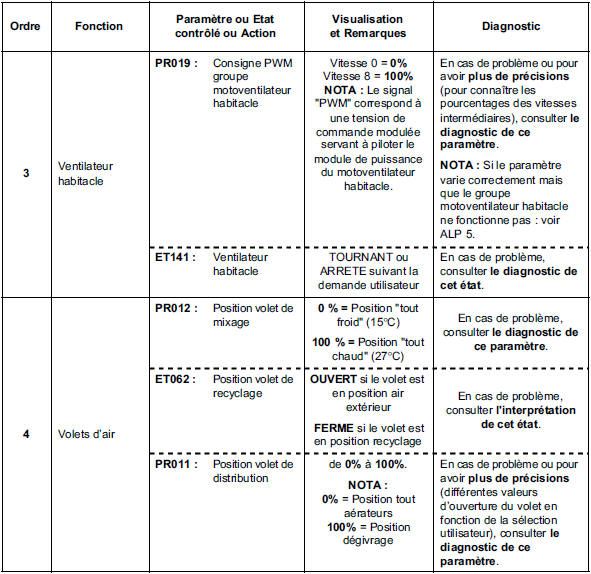

SOUS-FONCTION VENTILATION HABITACLE

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (lecture des défauts et vérification des configurations).

Conditions d'application : moteur arrêté sous contact (12 V APC "forcé").

Climatisation à l'arrêt (compresseur de climatisation non enclenché).

Particularité : L'explication des différents contrôles de conformité de la fonction conditionnement d'air se trouve dans les "Préliminaires".

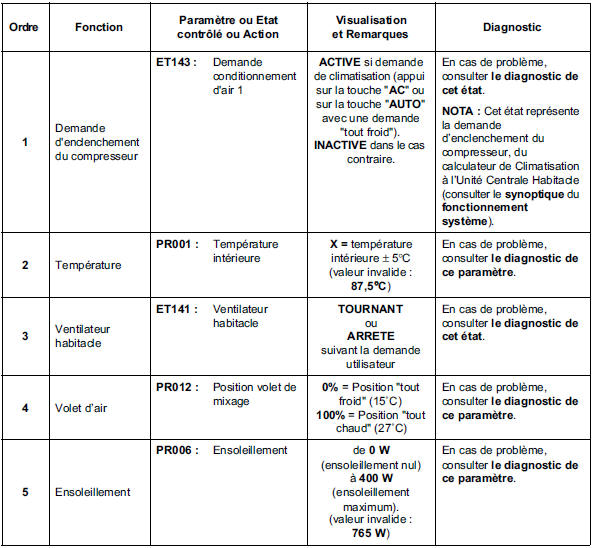

SOUS-FONCTION BOUCLE FROIDE

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (lecture des défauts et vérification des configurations).

Conditions d'application : moteur arrêté sous contact (12 V APC "forcé").

Climatisation à l'arrêt (compresseur de climatisation non enclenché).

Particularité : L'explication des différents contrôles de conformité de la fonction conditionnement d'air se trouve dans les "Préliminaires".

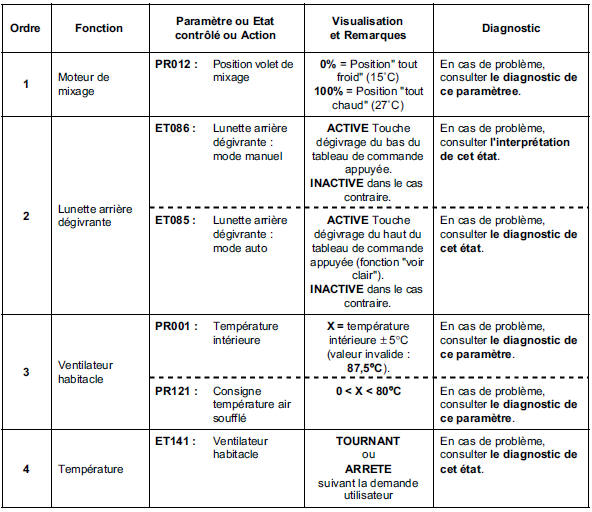

SOUS-FONCTION SELECTION UTILISATEUR

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (lecture des défauts et vérification des configurations).

Conditions d'application : moteur arrêté sous contact (12 V APC "forcé").

Climatisation à l'arrêt (compresseur de climatisation non enclenché).

Particularité : L'explication des différents contrôles de conformité de la fonction conditionnement d'air se trouve dans les "Préliminaires".

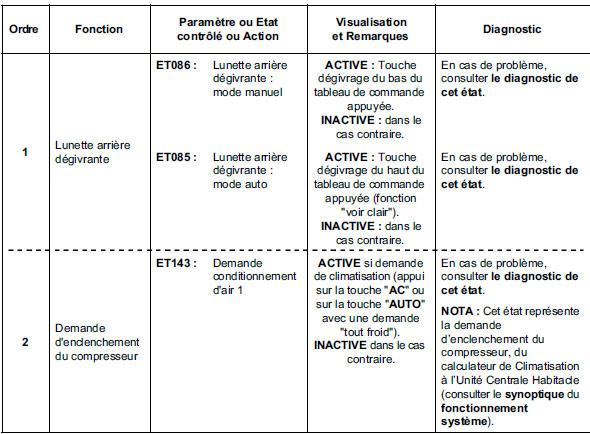

SOUS-FONCTION CHAUFFAGE

CONSIGNES

CONSIGNES

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic (lecture des défauts et vérification des configurations).

Conditions d'application : moteur arrêté sous contact (12 V APC "forcé").

Climatisation à l'arrêt (compresseur de climatisation non enclenché).

Particularité : L'explication des différents contrôles de conformité de la fonction conditionnement d'air se trouve dans les "Préliminaires".

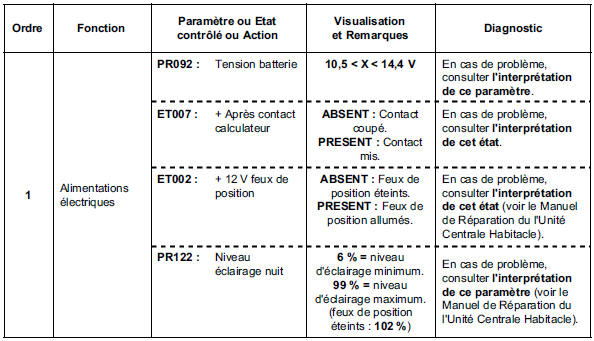

NOTA : Dans cette page sont listés les états et paramètres remontés par le calculateur de climatisation régulée mais non associés aux quatre sous-fonctions listées dans ce contrôle de conformité (sous-fonction VENTILATION HABITACLE, "BOUCLE FROIDE", "SELECTION UTILISATEUR" et "CHAUFFAGE").

ECRAN PRINCIPAL

Effets clients

    Interprétation des paramètres
    PR001 TEMPERATURE INTERIEURE CONSIGNES Rien à signaler. Le calculateur de climatisation régulée reçoit par liaison filaire l'information de tem ...

    Effets clients
    CONSIGNES Particularités : Le sommaire général de tous les arbres de localisation de pannes de la fonction conditionnement d'air se trouve dans le chapitre 62A. Les effets clie ...
