Revue technique Renault Megane: Demi-bloc avant
Cette pièce peut être remplacée de deux façons :
- complète : opération complémentaire au côté d'auvent pour une collision latérale.
- partielle : suivant les coupes (a) : opérations complémentaires au remplacement du côté d' auvent partiel pour une collision avant.
| ATTENTION Les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts. |
Dans la méthode décrite ci-après, vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.
L'utilisation du banc de réparation est indispensable

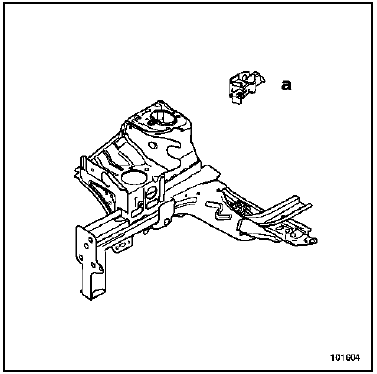

| Nota : Pour l'opération, il est nécessaire de commander en supplément le support biellette de reprise de couple (a) ou l'équerre de liaison (a') suivant le côté du choc. |

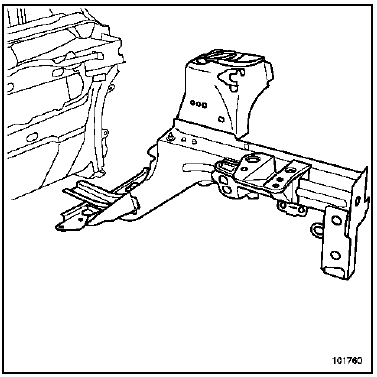

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Longeron avant assemblé
Fermeture de longeron avant assemblé
Support bac à batterie assemblé (côté gauche)
Support moteur assemblé (côté droit)
Passage de roue assemblé
Boîtier arrière de berceau avant assemblé
Boîtier avant de berceau avant assemblé
Traverse latérale extrême avant
Traverse latérale avant de plancher central
Côté droit
Côté gauche
PIECES CONCERNEES (épaisseur en mm) :
- Longeron avant 1,7/2,5
- Fermeture de longeron avant partie avant 1,7/3
REMPLACEMENT COMPLET

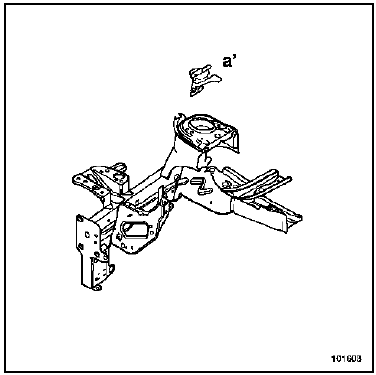

Pour l'opération côté gauche, il est nécessaire de commander en supplément l'équerre de liaison (a').
OPERATION SUR LE LONGERON POUR LE REMPLACEMENT PARTIEL
| Nota : Le remplacement partiel du demi-bloc est identique à la méthode de remplacement du longeron avant partie avant suivant coupe (b) et à la méthode de remplacement de la fermeture de longeron avant partie avant suivant coupe (b). |

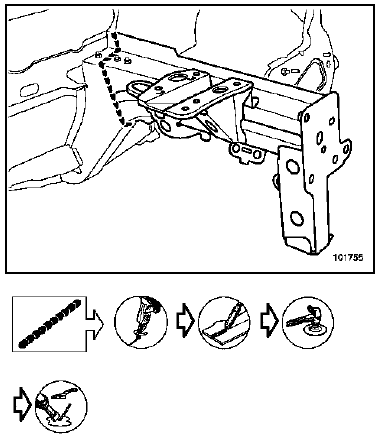

Opération sur le long
| Nota : La coupe s'effectue au niveau de la ligne de raboutage. |

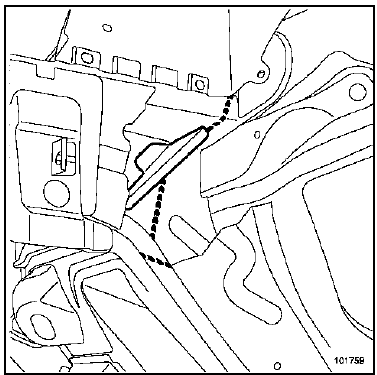

Vue de l'intérieur côté gauche

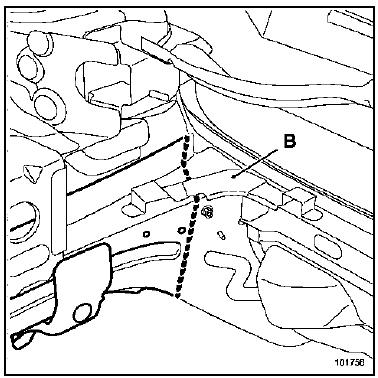

Particularité du côté droit

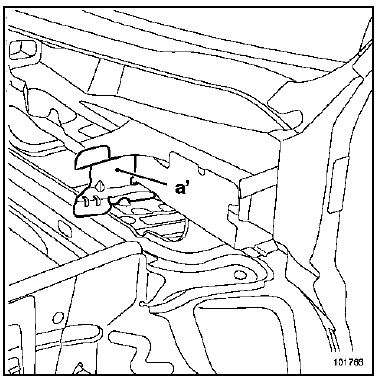

| Nota : Pour effectuer la coupe, il est nécessaire de dégrafer l'équerre de liaison (B). |
Ne pas réutiliser l'équerre de liaison préalablement dégrafée, l'équerre de liaison est disponible au magasin des pièces de rechange.
Préparation de la pièce de rechange

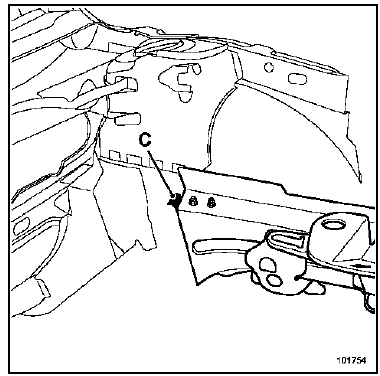

| ATTENTION Lors de la découpe, faire attention à préserver le renfort intérieur arrière (C). |

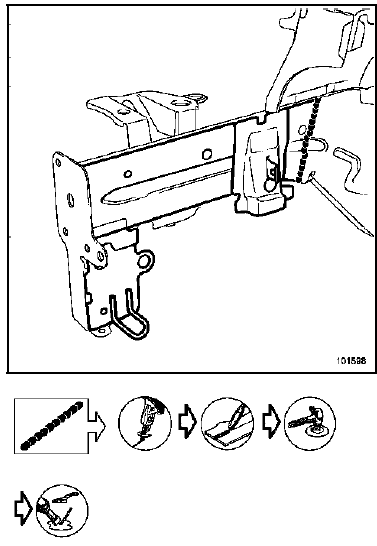

OPERATION SUR LA FERMETURE DE LONGERON POUR LE REMPLACEMENT PARTIEL
| Nota : La coupe s'effectue sur la ligne de raboutage. |
RAPPEL :
Se référer aux chapitres concernés pour les
informations méthodes concernant :
le passage de roue,
la traverse extrême avant,
le support moteur,
le boîtier arrière de berceau avant,
la traverse latérale avant de plancher central.
Boîtier arrière de berceau avant
Le remplacement de cette pièce est une opération
complémentaire au remplacement du demi-bloc ou
liée à un incident sur l'écrou soudé de fixation de
...
