Revue technique Renault Megane: Boîtier arrière de berceau avant

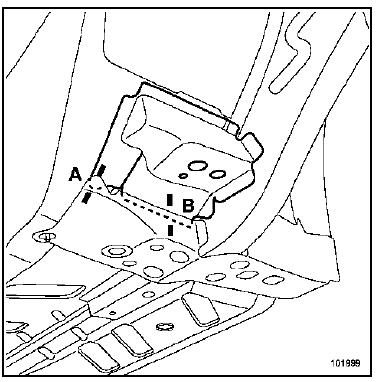

Le remplacement de cette pièce est une opération complémentaire au remplacement du demi-bloc ou liée à un incident sur l'écrou soudé de fixation de berceau.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

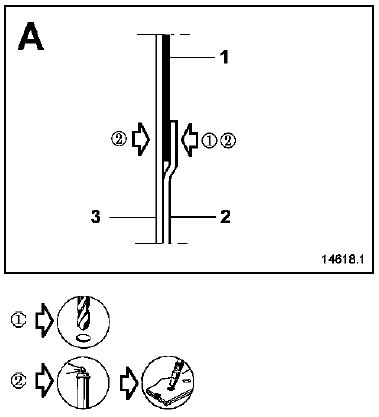

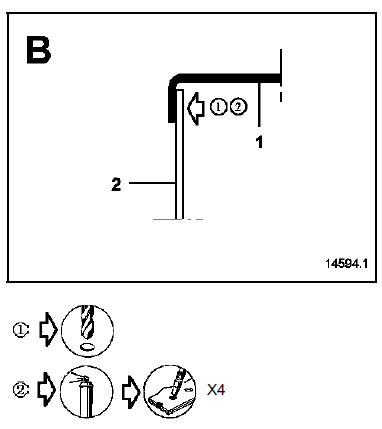

Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.

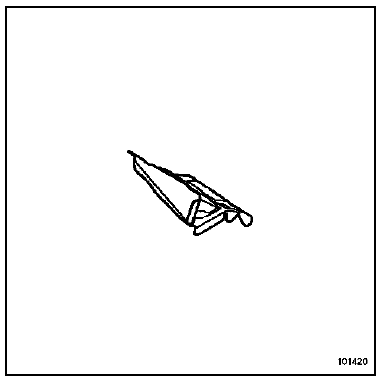

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Boîtier de fixation berceau
Renfort de boîtier de fixation berceau
Ecrou soudé
PIECES CONCERNEES (épaisseur en mm) :
- Boîtier arrière de berceau avant 2
- Traverse latérale avant de plancher central 1,2
- Plancher central partie latérale 0,7/1,2
