Revue technique Renault Megane: Support de bac à batterie
Le remplacement de cette pièce est une opération complémentaire au remplacement du longeron avant partie avant pour une collision avant.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
| Nota : L'opération ne présente pas de difficulté particulière. |
Dans les cas où les points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.
Vous trouverez dans la méthode pour information un dessin de la pièce en position sur le véhicule.

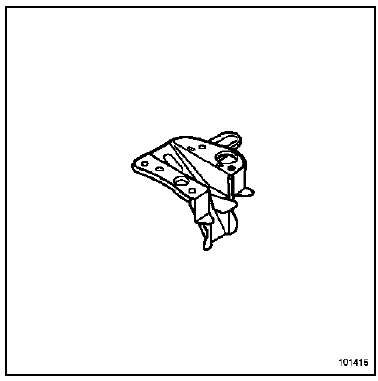

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Partie inférieure de support
Partie supérieure de support
Patte de maintien de filtre à air
Ecrous sertis
PIECES CONCERNEES (épaisseur en mm) :
- Support de bac à batterie 1,5/2

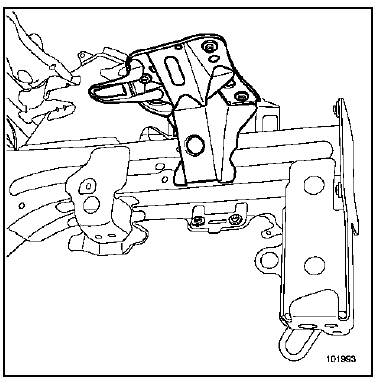

PIECE EN POSITION
