Revue technique Renault Megane: Navigation "haut de gamme" : Unité centrale de communication

Revue technique Renault Megane / Equipement électrique / Système télématique embarqué / Navigation "haut de gamme" : Unité centrale de communication

Outillage spécialisé indispensable

Outillage spécialisé indispensable Outil de dépose autoradio Philips

L'unité centrale de communication est placée sur la planche de bord, elle comporte le clavier.

DÉPOSE

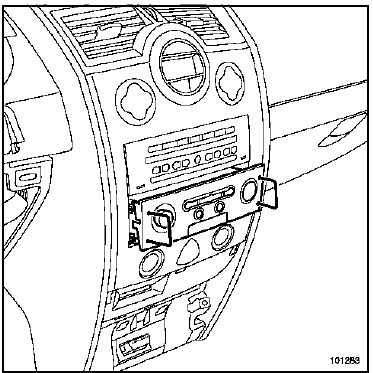

  • Déposer l'unité centrale de communication à l'aide des outils de dépose d'autoradio (Ms. 1373).
  •  Débrancher les connecteurs.
  •  Déposer l'ensemble.

REPOSE

  •  Brancher les connecteurs.
  •  Insérer les guides dans leur logement.
  •  Positionner l'unité centrale de communication dans son support.
  •  Procéder à l'initialisation du système (voir chapitre " Initialisation ")
