Revue technique Renault Megane / Climatisation / Chauffage / Relais de résistances de chauffag

Couples de serragem

vis de fixation de la tôle de renfort de poutre 2,1 daN.m
vis du cache moteur 0,4 daN.m

Les relais de résistances de chauffage sont accessibles par le dessous de la planche de bord.

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

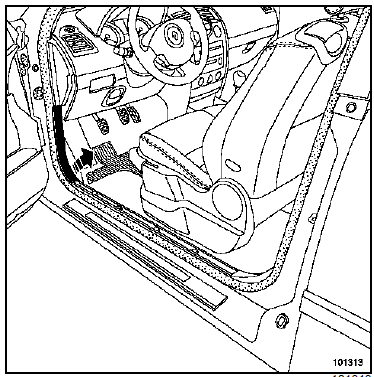

  • Déposer la garniture de bas de marche avant (partie avant).

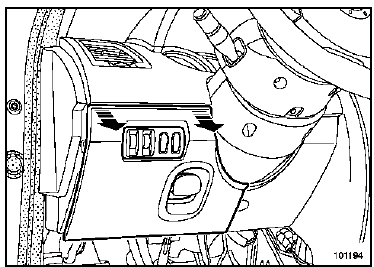

  • Déclipper la trappe d'accès au carter inférieur.

  • Déclipper la joue latérale.

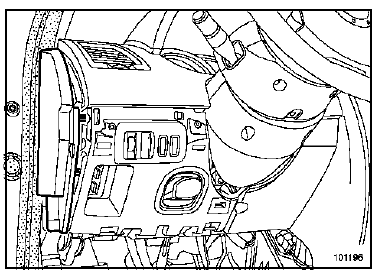

  • Déclipper la commande de réglage de feux de route.
  •  Déposer :

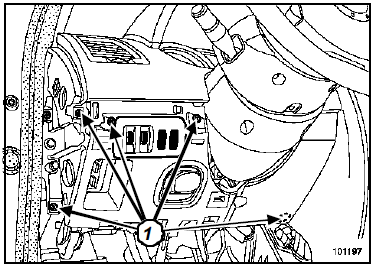

  •  les vis (1),
  •  le connecteur du boîtier de commande de réglage de feux de route.

  • Déposer le conduit d'air (2) pieds avant gauche.
  •  Déclipper le conduit d'air (2) en (3).
  •  Plier le conduit d'air (2) vers le bas en (4).
  •  Lever le conduit d'air (2).

  • Déposer :
  •  le carter inférieur qui recouvre la tôle de renfort de poutre,
  •  partiellement la moquette.
  • Desserrer le plot élastique (6) entre le boîtier répartiteur et la tôle de renfort de poutre.
  •  Déposer :
  •  les quatre vis de fixation (7) de la tôle de renfort de poutre,
  •  la tôle de renfort de poutre (8) en la faisant glisser vers l'avant du véhicule.

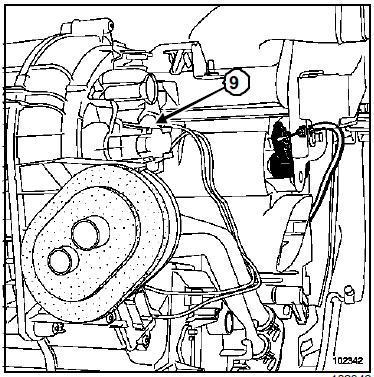

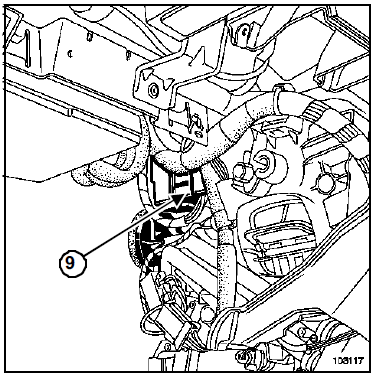

  • Le boîtier porte-relais (9) (relais des résistances de chauffage) est fixé sur le motoventilateur.

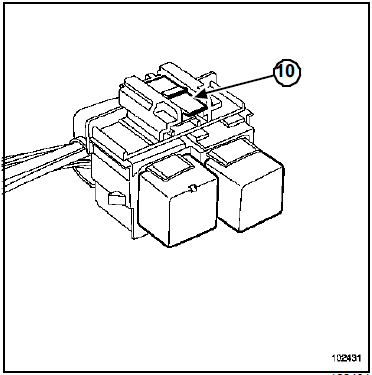

  • Appuyer sur la patte (10), tirer le boîtier vers l'avant du véhicule.
  •  Déposer le boîtier relais des résistances de chauffage.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Reformer le circuit d'air en agissant par les trous de sorties d'air et en exerçant à la main une pression perpendiculaire à la pliure.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer aux couples :
  •  les vis de fixation de la tôle de renfort de poutre (2,1 daN.m),
  •  les vis du cache moteur (0,4 daN.m).

DIRECTION A DROITE

Couples de serragem

vis du cache batterie 0,4 daN.m

Les relais des résistances de chauffage sont accessibles par le dessous de la planche de bord.

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.
  •  Déposer la garniture de bas de marche avant (partie avant) Chapitre Garnissage intérieur de caisse.

  • Déclipper la joue latérale.

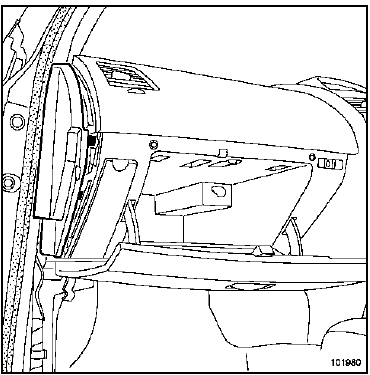

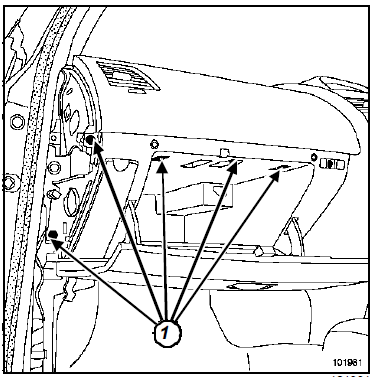

  • Déposer les vis (1).
  •  Extraire le vide-poches.
  •  Débrancher le connecteur du vide-poches.

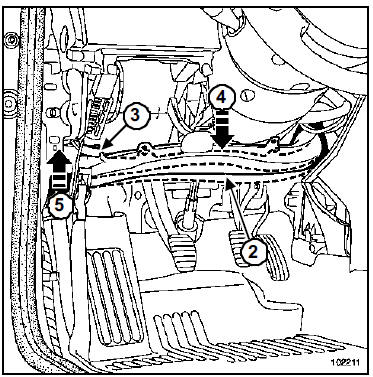

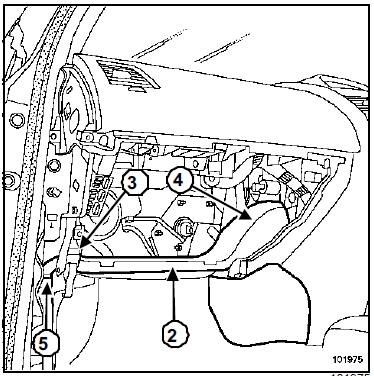

  • Déposer le conduit (2) d'aération avant gauche.
  •  Déclipper le conduit d'air (2) en (4).
  •  Plier le conduit d'air (2) vers le bas en (5).
  •  Lever le conduit d'air (2).
  •  Dégrafer l'agrafe (3) située derrière le support de commande d'ouverture de capot moteur.

  • Déposer, pour les véhicules équipés de résistances de chauffage, le support relais fixé sur le groupe motoventilateur pour déposer la commande du groupe motoventilateur (Chapitre Chauffage).

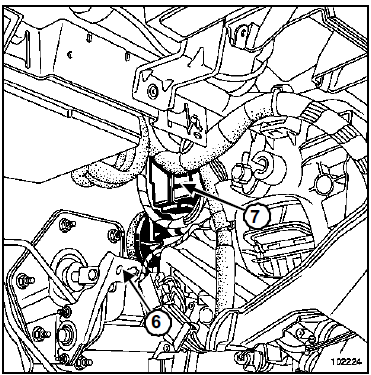

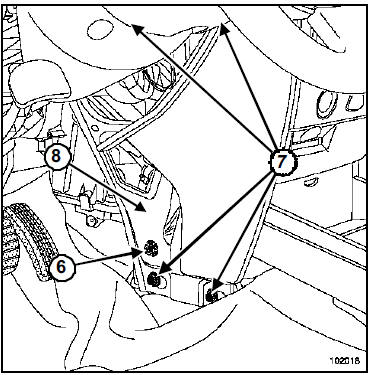

  •  Déposer le capteur de pédale situé en (6).

  •  Retirer le boîtier porte-relais situé en (7) (relais des résistances de chauffage).
  •  Déposer le boîtier relais des résistances de chauffage.

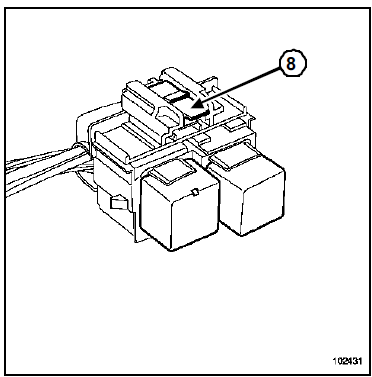

  •  Appuyer sur la patte (8) puis tirer le boîtier vers l'avant du véhicule, pour l'extraire du groupe motoventilateur.

  • Extraire le boîtier de relais résistances vers le bas.
  •  Déposer le relais concerné.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  •  Reformer le conduit d'air en agissant par les trous de sortie d'air et en exerçant à la main une pression perpendiculaire à la pliure.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer au couple les vis du cache batterie (0,4 daN.m).
