Revue technique Renault Megane: Bloc de résistances de chauffage

Revue technique Renault Megane / Climatisation / Chauffage / Bloc de résistances de chauffage

DIRECTION A GAUCHE

Couples de serragem

vis de fixation de la tôle de renfort de poutre 2,1 daN.m
vis de fixation du bloc de résistances de chauffage 0,2 daN.m
vis de plot élastique 0,2 daN.m
vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

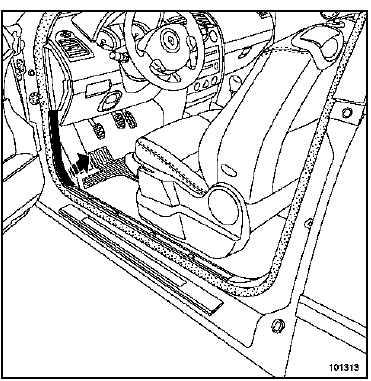

  • Déposer la garniture de bas de marche avant (partie avant).

  • Déclipper la trappe d'accès au carter inférieur.

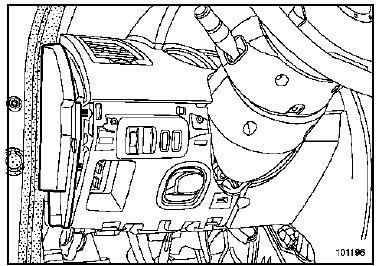

  • Déclipper la joue latérale.

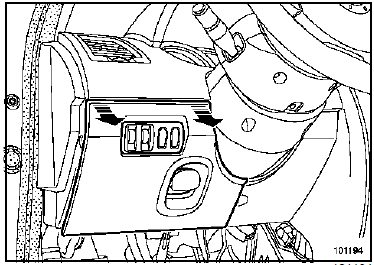

  • Déclipper la commande de réglage des projecteurs.

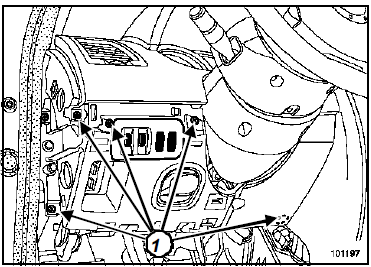

  •  Déposer les vis (1).

  • Déposer le cache (2).

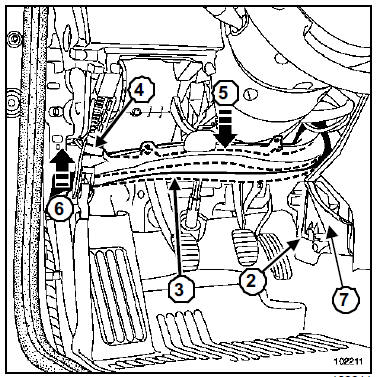

  •  Déposer le conduit d'air (3).
  •  Déclipper le conduit d'air (3) et (4).
  •  Plier le conduit d'air (3) vers le bas (5).
  •  Lever le conduit d'air en (6).
  •  Déposer le conduit (3) de distribution d'air avant.
  •  Ecarter le faisceau électrique fixé sur la tôle (7) de renfort de poutre.

  • Desserrer le plot élastique (9) de liaison entre le boîtier et la tôle de renfort de poutre.

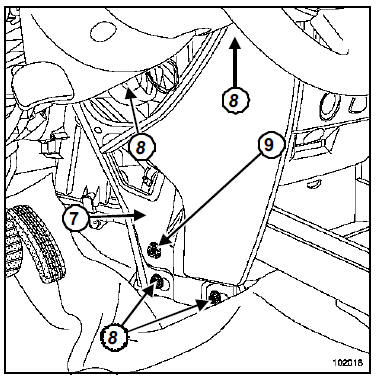

  •  Déposer les quatre vis (8) de la tôle de renfort de poutre.
  •  Déposer la tôle (7) de renfort de poutre.

  • Déposer :
  •  le connecteur du bloc de résistances de chauffage,

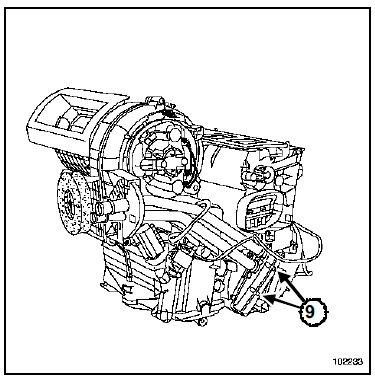

  •  les deux vis de fixation (9)

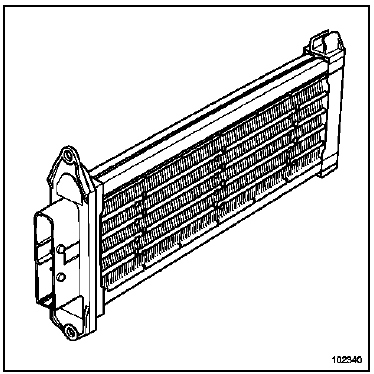

  • Extraire le bloc de résistances de chauffage.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
  • Reformer le conduit d'air en agissant par les trous de sortie d'air et en exerçant à la main une pression perpendiculaire à la pliure.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer aux couples :
  •  les vis de fixation de la tôle de renfort de poutre (2,1 daN.m),
  •  les vis de fixation du bloc de résistances de chauffage (0,2 daN.m),
  •  les vis de plot élastique (0,2 daN.m),
  •  les vis du cache batterie (0,4 daN.m).

DIRECTION A DROITE

Couples de serragem

vis de fixation du bloc de résistances de chauffage 0,2 daN.m
vis du cache batterie 0,4 daN.m

DÉPOSE

  •  Débrancher la batterie en commençant par la borne négative.

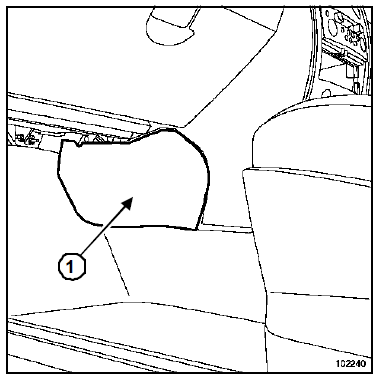

  • Déposer le cache (1).
  •  Replier légèrement la moquette pour accéder aux vis de fixation du bloc de résistances de chauffage.

  • Déposer :

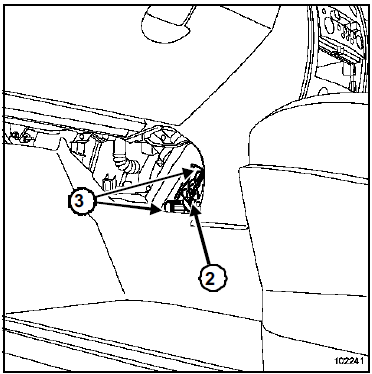

  •  le connecteur (2) du bloc de résistances de chauffage,
  •  les deux vis situées en (3) du bloc de résistances de chauffage.

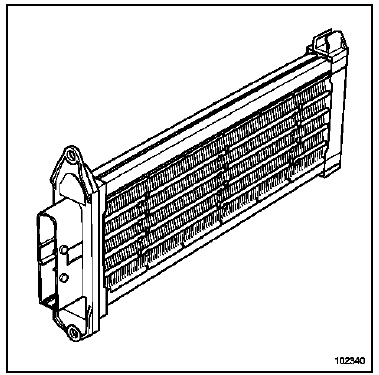

  • Extraire le bloc de résistances de chauffage.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
ATTENTION

Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).

  • Serrer aux couples :
  •  les vis de fixation du bloc de résistances de chauffage (0,2 daN.m),
  •  les vis du cache batterie (0,4 daN.m).
