Revue technique Renault Megane: Verrou de colonne de direction

Revue technique Renault Megane / Equipement électrique / Antidémarrage / Verrou de colonne de direction

Couples de serragem

vis de fixation du verrou de la colonne de direction 0,8 daN.m

Le verrou électrique de la colonne de direction est fixé sur la colonne de direction.

Nota : La dépose du verrou n'est possible que si la colonne de direction est déverrouillée.

DÉPOSE

  •  Positionner la colonne de direction en position haute.

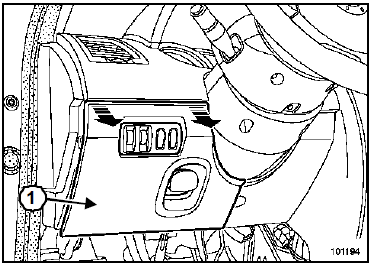

  • Déposer la trappe à fusibles (1).

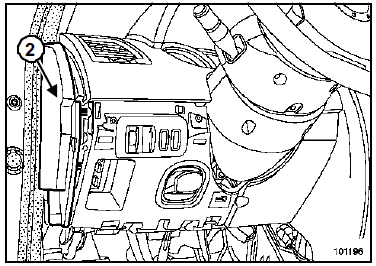

  • Déposer la joue de la planche de bord (2).

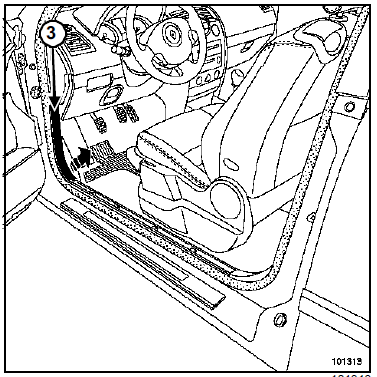

  • Déclipper la garniture de bas de marche avant (3).

  • Déposer :

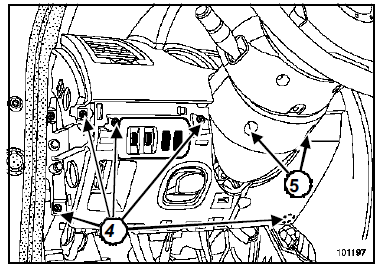

  •  les vis de fixation (4) de la platine support du rhéostat d'éclairage,
  •  la platine support du rhéostat d'éclairage,
  •  les vis de fixation (5) des demi-coquilles,
  •  les demi-coquilles.

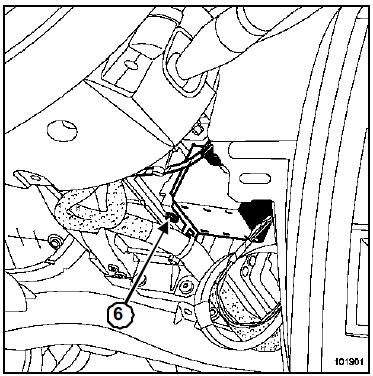

  • Déposer la vis de fixation (6) du verrou électrique de la colonne de direction.
Nota : La vis de fixation du verrou électrique de la colonne de direction est à pas inversé (pas à gauche).

REPOSE

  •  Procéder dans le sens inverse de la dépose
  •  Serrer au couple la vis de fixation du verrou de la colonne de direction (0,8 daN.m)

CODAGE DU VERROU ÉLECTRIQUE DE COLONNE DE DIRECTION

Nota : Le verrou électrique est livré non codé. Il doit donc apprendre le code du système antidémarra ge à son montage pour autoriser la mise du contact.
  • Insérer le badge dans le repose-badge.
  •  Appuyer sur le bouton de démarrage (" start ").
  • Retirer le badge du repose-badge pour couper le contact.
Nota :
  •  Le verrou électrique de la colonne de direction bloque la colonne de direction après quelques secondes ; il est alors codé.
  •  Le voyant rouge d'antidémarrage clignote pour indiquer que la fonction d'antidémarrage est active.



ATTENTION
  •  Le calculateur d'injection conserve son code antidémarrage à vie.
  •  Le système ne possède pas de code de dépannage.
  •  Il est interdit de réaliser des essais avec des calculateurs empruntés au magasin pièces de rechange qui doivent ensuite être restitués.
  •  Ces calculateurs ne peuvent plus être codés.
    Apprentissage
    Matériel indispensable outil de diagnostic Les pièces neuves ne sont pas codées. Une fois montées sur le véhicule, apprendre un code aux p ...
