Revue technique Renault Megane: Bouton poussoir de démarrage
|
Outillage spécialisé indispensable |
|
| Ms. 1373 | Outil de dépose autoradio Philips |
| Ms. 1639 | Outil de dépose autoradio - Changeur CD |
| Ms. 1544 | Outil de dépose autoradio- Carminat Becker |
DÉPOSE
- Débrancher la batterie.
- Déposer :

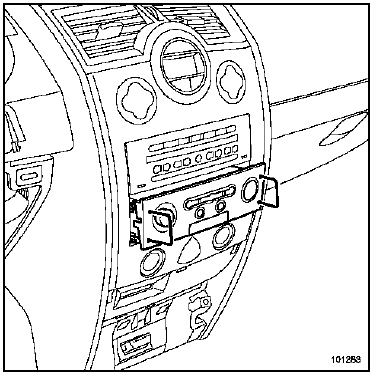

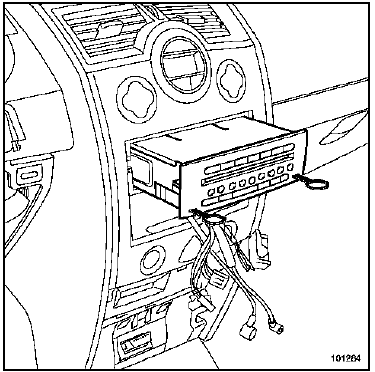

- l'autoradio à l'aide de l'outil (Ms. 1373) (si le véhicule en est équipé),
- le changeur de compact disques à l'aide de l'outil (Ms. 1639) (si le véhicule en est équipé),
- l'unité centrale de communication à l'aide de l'outil (Ms. 1373) (si le véhicule en est équipé),
- la radionavigation à l'aide l'outil (Ms. 1544) (si le véhicule en est équipé).

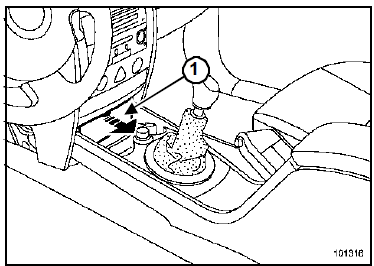

- Déclipper le cache (1).

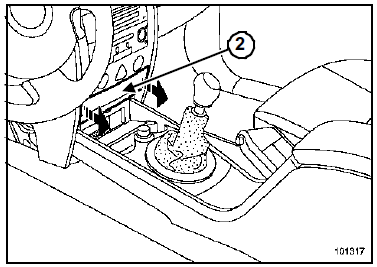

- Déclipper le cache (2).

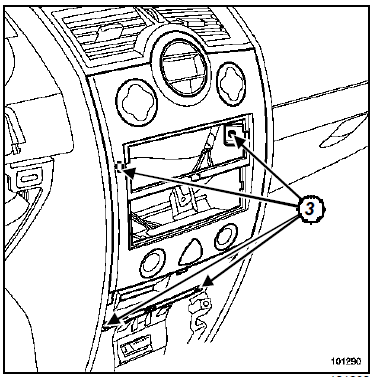

- Déposer les vis (3).

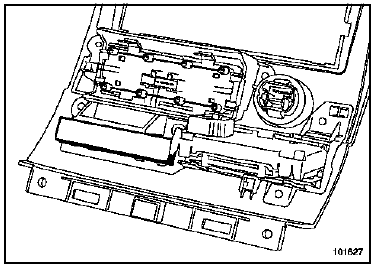

- Déclipper la façade.
REPOSE
- Procéder dans le sens inverse de la dépose.
Bouton poussoir de
démarrage : Branchement
le bouton de démarrage (" start ") est identique sur les
véhicules " simples " et sur les véhicules équipés de la
fonction " mains libres ".
Le bouton de d&eacu ...
